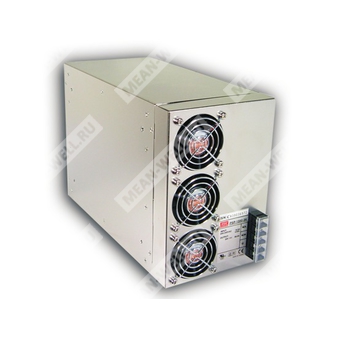

PSP-1500-48 — импульсный источник питания 48 В, 1500 Вт с активным PFC и функциями защит и дистанционного управления.
PSP-1500-48 — одновыходовой источник питания промышленного назначения мощностью 1500 Вт с активной коррекцией коэффициента мощности, предназначенный для питания нагрузок постоянным напряжением 48 В.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PSP | Серия источников питания Mean Well PSP |
| 1500 | Номинальная мощность 1500 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Активное ограничение пускового тока по входу переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенный узел ограничения тока в режиме постоянного тока.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного измерения по схеме Remote Sense.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 28,5 А |
| Диапазон регулировки тока | 0 ~ 28,5 А |
| Номинальная мощность | 1368 Вт |
| Максимальная кратковременная мощность | 1500 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 41 ~ 56 В |
| Стабилизация по сети | 1,0% |
| Стабилизация по нагрузке | 0,2% |
| Точность установки, время нарастания | 1500 мс, 50 мс при 230 В переменного тока и полной нагрузке |
| Время удержания | 24 мс при 230 В переменного тока и полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 176 ~ 264 В переменного тока / 248 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,96 при 230 В переменного тока и полной нагрузке |
| КПД | 86% |
| Пусковой ток | 80 А при 230 В переменного тока |
| Потребляемый ток | 8,4 А при 230 В переменного тока |
| Ток утечки | < 3,5 мА при 240 В переменного тока |
Защиты
| Вид защиты | Параметры срабатывания / режим |
|---|
| Перегрузка | 115 ~ 140% от номинальной выходной мощности; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 57,6 ~ 67,2 В |
| Перегрев | Отключение выходного напряжения, автоматическое включение после снижения температуры |
Функциональные возможности
| Параметр | Значение |
|---|
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение; ток утечки менее 30 мА |
Условия эксплуатации и среды
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./циклу, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | Разработка с учетом UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 43,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 129 × 190,5 мм (Д × Ш × В) |
| Масса | 7,4 кг |
| Упаковка | 2 шт. / 15,5 кг / 1,28 куб. фута |
Примечания
1. Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц при помощи скрученной пары длиной 12 дюймов, на выходе которой подключены параллельно конденсаторы 0,1 мкФ и 47 мкФ.
3. Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Максимальная скважность пиковой нагрузки — 10% в течение каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. Для выполнения испытаний рекомендуется руководствоваться методикой испытаний ЭМС для компонентных источников питания.
Подключение и конструктив
Источник питания выполнен в металлическом корпусе с принудительным воздушным охлаждением. Воздушный поток организован через блок вентиляторов. Для установки предусмотрены крепежные точки по корпусу и интерфейсные разъемы для входа, выхода и управления.
Назначение выводов
| Разъем | Контакт | Назначение |
|---|
| Входной | 1 | AC/L |
| Входной | 2 | AC/N |
| Входной | 3 | FG |
| Выходной | 1, 3, 5 | DC OUTPUT +V |
| Выходной | 2, 4, 6 | DC OUTPUT -V |
| Управление | 1 | P (режим распределения тока) |
| Управление | 2 | -S |
| Управление | 3 | G |
| Управление | 4 | RC- |
| Управление | 5 | NC |
| Управление | 6 | NC |
| Управление | 7 | +S |
| Управление | 8 | RC+ |
Сведения по монтажу и ориентации
Габаритный чертеж указывает установочные размеры корпуса, расположение входных и выходных клемм, а также направление воздушного потока. Для установки используются крепежные отверстия М4 и М6, предусмотрены размеры корпуса 278 мм по длине и 129 мм по ширине.
