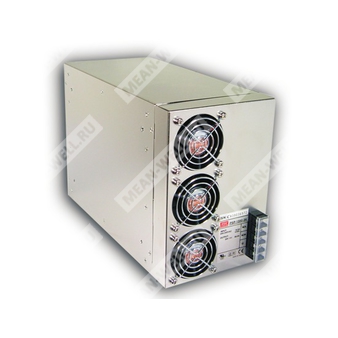

PSP-1500-5 — импульсный источник питания 1500 Вт с активной коррекцией коэффициента мощности и одним выходом 5 В.
Назначение: промышленный AC/DC источник питания с одним регулируемым низковольтным выходом 5 В, активным PFC, дистанционным управлением и функциями защиты для применения в силовой электронике.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PSP | Серия источников питания PSP |
| 1500 | Номинальная мощность 1500 Вт |
| 5 | Выходное номинальное напряжение 5 В |
Краткие особенности
- Одно выходное напряжение 5 В.
- Активная коррекция коэффициента мощности.
- Ограничение пускового тока по входу переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное ограничение по постоянному току.
- Дистанционное включение/выключение.
- Функция дистанционного измерения напряжения на нагрузке.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 217,5 А |
| Диапазон тока | 0 ~ 217,5 А |
| Номинальная мощность | 1087,5 Вт |
| Пиковая нагрузка | 1200 Вт |
| Регулировка выходного напряжения | 4,75 ~ 5,5 В |
| Стабилизация по сети | 6,0% |
| Стабилизация по нагрузке | 0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания | 24 мс при 230 В AC и полной нагрузке |
| Пульсации и шум | 100 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 176 ~ 264 В AC / 248 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,96 при 230 В AC и полной нагрузке |
| КПД | 77% |
| Потребляемый ток | 8,4 А при 230 В AC |
| Пусковой ток | 80 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 115 ~ 140% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Порог перегрева | 95 °C (TSW1) — датчик на радиаторе MOSFET узла PFC; 90 °C (TSW2) — датчик на обмотке выходного дросселя |
Функции
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение; ток стока менее 30 мА |
| Дистанционное измерение | Встроенная функция remote sense |
| Тип ограничения тока | Встроенная схема ограничения постоянного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | Разработка с учетом UL60950-1, TUV EN60950-1 |
| Электрическая прочность | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| Средняя наработка на отказ | 43,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 129 × 190,5 мм (Д × Ш × В) |
| Масса | 7,4 кг |
| Упаковка | 2 шт. / 15,5 кг / 1,28 куб. фута |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Пиковая нагрузка допускается с максимальной скважностью 10% в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
5. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Дополнительные сведения
- Одноканальный источник питания мощностью 1500 Вт с активной коррекцией коэффициента мощности.
- Предусмотрено ограничение входного пускового тока.
- Предусмотрено встроенное дистанционное включение/выключение.
- Предусмотрена функция дистанционного контроля напряжения на нагрузке.
- Исполнение для промышленного применения в составе конечных устройств и систем питания.
