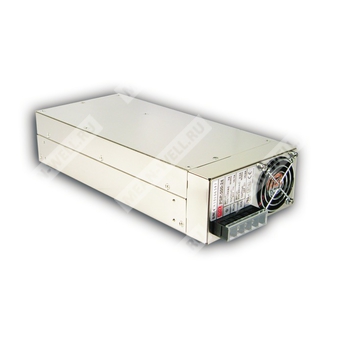

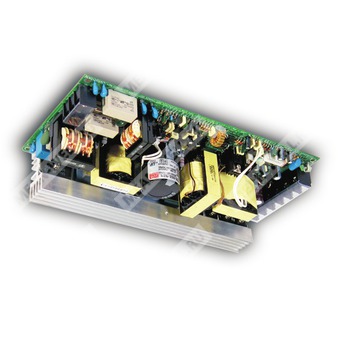

PSP-500-12 - импульсный источник питания 12 В для промышленной электроники с активным PFC и параллельной работой.
Расшифровка партномера
| Партномер | Расшифровка |
| PSP | Серия источников питания Mean Well PSP с функцией PFC и параллельной работой |
| 500 | Номинальная мощность 500 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
| PSP-500-12 | Импульсный AC/DC источник питания серии PSP-500 на 12 В, 41,5 А |
Назначение и особенности
PSP-500-12 — импульсный источник питания переменного тока в постоянный, предназначенный для промышленной аппаратуры, систем автоматизации, телекоммуникационного и электронного оборудования. Модель обеспечивает стабилизированное выходное напряжение 12 В при высокой выходной мощности, оснащена активной коррекцией коэффициента мощности, защитами от короткого замыкания, перегрузки, перенапряжения и перегрева, а также поддерживает параллельную работу, дистанционное управление и дистанционное измерение напряжения на нагрузке.
Особенности:
- Универсальный сетевой вход с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Параллельная работа с распределением тока, суммарно до 2000 Вт по схеме 3+1.
- Сигналы Power Good и Fail.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по линии нагрузки.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 41,5 А |
| Диапазон выходного тока | 0 … 41,5 А |
| Номинальная мощность | 498 Вт |
| Регулировка выходного напряжения | 10 … 13,2 В |
| Нестабильность по сети | 2,0% |
| Нестабильность по нагрузке | 0,3% |
| Время запуска и нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 … 264 В переменного тока, 127 … 370 В постоянного тока |
| Диапазон частоты | 47 … 63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC, 0,98 при 100 В AC, при полной нагрузке |
| КПД тип. | 82% |
| Пусковой ток тип. | 20 А при 115 В AC, 40 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
| Потребляемый ток AC тип. | 3,5 А при 230 В AC |
Защиты
| Функция защиты | Порог / режим |
| Перегрузка | 110 … 125% от номинальной выходной мощности |
| Перегрузка — порог | 5,75 … 6,75 В |
| Перегрузка — тип защиты | Отключение выходного напряжения с восстановлением после повторного включения |
| Перенапряжение | 13,8 … 16,2 В |
| Перегрев | RTH2 95 °C, контроль по радиатору силовых транзисторов Q1, Q7 и выходному дросселю L3 |
| Перегрев — тип защиты | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита при перегрузке по току | Режим ограничения постоянным током, автоматическое восстановление после устранения аварийного состояния |
Функции управления и сигналы
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 … 0,8 В — включение; 4 … 10 В — выключение; ток утечки не более 4 … 10 мА |
| Дистанционное измерение | Поддерживается |
| Power Fail | Поддерживается |
| Power Good | Поддерживается |
| Параллельная работа | Поддерживается |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 … +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 … 90% RH, без конденсации, при принудительном обдуве 30 CFM |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность и соответствие
| Параметр | Значение |
| MTBF | 130,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия помех | Соответствие EN55022 (CISPR22) Класс B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень для легкой промышленности, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Габариты и масса
| Параметр | Значение |
| Размеры | 278 × 129 × 63,5 мм |
| Масса | 2,6 кг |
| Упаковка | 6 шт. / 15,7 кг / 0,89 куб. фута |
Подключение
Входные клеммы переменного тока:
| Номер контакта | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Выходные клеммы постоянного тока:
| Номер контакта | Назначение |
| 1~3 | DC OUTPUT +V |
| 4~6 | DC OUTPUT -V |
Контрольный разъём:
| Номер контакта | Назначение |
| 1 | P (Current share) |
| 2 | -S |
| 3 | G |
| 4 | RC- |
| 5 | NC |
| 6 | PF (Power fail signal) |
| 7 | +S |
| 8 | RC+ |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной на параллельном соединении 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, нестабильность по сети и нестабильность по нагрузке.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие EMC-директивам.
- При параллельном соединении возможно, что будет работать только один блок, если суммарная нагрузка менее 5% от номинальной.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
