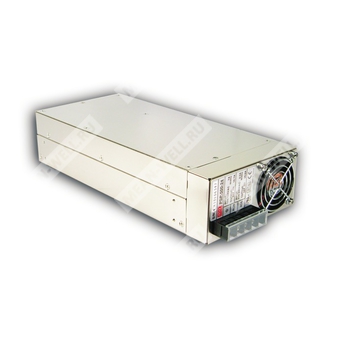

PSP-500-15 - импульсный источник питания 500 Вт с активной коррекцией коэффициента мощности и параллельной работой.
Расшифровка партномера
| Позиция | Значение |
| PSP | Серия источников питания Mean Well PSP |
| 500 | Номинальная мощность 500 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
PSP-500-15 — источник питания переменного тока в постоянный ток промышленного исполнения с выходным напряжением 15 В, рассчитанный на питание нагрузки до 33 А. Изделие предназначено для применения в промышленной электронике, системах автоматизации, телекоммуникационном и другом оборудовании, где требуется стабилизированное питание с высокой надежностью, встроенной защитой и возможностью параллельной работы.
Ключевые особенности:
- универсальный вход переменного тока полного диапазона;
- встроенная активная коррекция коэффициента мощности;
- защиты от короткого замыкания, перегрузки, перенапряжения и перегрева;
- принудительное охлаждение встроенным вентилятором постоянного тока;
- возможность распределения тока и параллельной работы до 2000 Вт в конфигурации 3+1;
- наличие сигнала power good и fail;
- встроенное дистанционное включение/выключение;
- встроенная функция дистанционного измерения;
- соответствие промышленным требованиям по ЭМС и безопасности;
- трехлетний срок гарантии в документе указан, но в ответ не включается.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток | 33 А |
| Диапазон тока | 0 ... 33 А |
| Номинальная мощность | 495 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ... 18 В |
| Нестабильность по сети | 1,0% |
| Нестабильность по нагрузке | 0,3% |
| Время установки и нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В переменного тока / 127 ... 370 В постоянного тока |
| Диапазон частоты | 47 ... 63 Гц |
| Коэффициент мощности | 0,95 при 230 В переменного тока; 0,98 при 100 В переменного тока, при полной нагрузке |
| КПД | 82% |
| Пусковой ток | 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток потребления по сети | 7 А при 115 В переменного тока; 3,5 А при 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ... 125% от номинальной выходной мощности |
| Порог защиты от перегрузки | 5,75 ... 6,75 В |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от перенапряжения | 15,5 ... 18,2 В |
| Защита от перегрева | RTH2 95, контроль по радиатору силовых транзисторов Q1, Q7 и выходному дросселю L3 |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ... 0,8 В — включено; 4 ... 10 В — выключено; ток стока менее 4 ... 10 мА |
| Дистанционное измерение | Встроено |
| Сигнал power good / fail | Встроен |
| Параллельная работа | До 2000 Вт, конфигурация 3+1 |
| Разделение тока | Предусмотрено |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ... +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ... 90% RH, без конденсации, при обдуве 30 CFM |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ... 50 °C) |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22) Класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024; уровень для легкой промышленности, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока |
Габаритные и массогабаритные параметры
| Параметр | Значение |
| Размеры | 278 × 129 × 63,5 мм |
| Масса | 2,6 кг |
| Упаковка | 6 шт. / 15,7 кг / 0,89 куб. фута |
| Средняя наработка на отказ | 130,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и интерфейсы
Входная клеммная колодка переменного тока:
| Номер контакта | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Выходная клеммная колодка постоянного тока:
| Номер контакта | Назначение |
| 1 ... 3 | DC OUTPUT +V |
| 4 ... 6 | DC OUTPUT -V |
Контрольный разъем:
| Номер контакта | Назначение |
| 1 | P (распределение тока) |
| 2 | -S |
| 3 | G |
| 4 | RC- |
| 5 | NC |
| 6 | PF (сигнал аварии/отказа) |
| 7 | +S |
| 8 | RC+ |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При параллельном соединении возможно, что будет работать только один блок, если суммарная нагрузка меньше 5% от номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки. Подробности следует смотреть по кривой снижения нагрузки.
Механическое исполнение
Корпус выполнен в горизонтальном исполнении, предназначен для принудительного воздушного охлаждения встроенным вентилятором. Конструкция и разъемы ориентированы на промышленный монтаж и подключение в составе оборудования.
