PSP-500-24
снят с производства

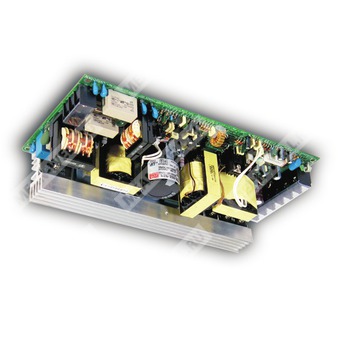

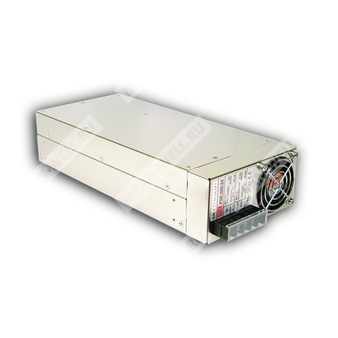

PSP-500-24 - импульсный источник питания 24 В 20,8 А, 500 Вт с активным PFC и функцией параллельной работы.
Назначение и краткое описание
PSP-500-24 представляет собой промышленный AC/DC источник питания мощностью 500 Вт с универсальным входом, активной коррекцией коэффициента мощности, принудительным воздушным охлаждением и поддержкой параллельного включения для наращивания суммарной мощности. Модель ориентирована на питание аппаратуры промышленной электроники, систем автоматизации, телекоммуникационного и другого оборудования с номинальным напряжением 24 В постоянного тока.
Расшифровка партномера
| Позиция | Значение |
| PSP | Серия источников питания Mean Well PSP |
| 500 | Номинальная мощность 500 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Возможность параллельной работы для увеличения суммарной мощности до 2000 Вт в конфигурации 3+1.
- Наличие сигнала Power Good / Power Fail.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 20,8 А |
| Диапазон тока | 0 ~ 20,8 А |
| Номинальная мощность | 499,2 Вт |
| Диапазон подстройки выходного напряжения | 20 ~ 26,4 В |
| Нестабильность по сети | 2,0% |
| Нестабильность по нагрузке | 0,2% |
| Время установки, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,98 при 100 В AC, при полной нагрузке |
| КПД | 84% |
| Пусковой ток | 20 А при 115 В AC, 40 А при 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Потребляемый ток по сети | 3,5 А при 230 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 125% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 5,75 ~ 6,75 В |
| Тип защиты от перегрузки | Отключение выходного напряжения с восстановлением после повторного включения питания |
| Защита от перенапряжения | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | RTH2 95, датчик на радиаторе силового транзистора Q1, Q7 и выходном дросселе L3 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH при принудительном обдуве 30 CFM, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22) класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение; ток стока менее 4 ~ 10 мА |
| Дистанционное измерение | Предусмотрено |
| Сигнал Power Fail | Предусмотрен |
| Параллельная работа | Предусмотрена, суммарно до 2000 Вт (3+1) |
Надежность, габариты и масса
| Параметр | Значение |
| MTBF | 130,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 129 × 63,5 мм (Д × Ш × В) |
| Масса | 2,6 кг |
| Упаковка | 6 шт.; 15,7 кг; 0,89 куб. фута |
Подключение и конструктив
| Параметр | Значение |
| Входные клеммы AC | FG, AC/N, AC/L |
| Выходные клеммы DC | 1~3: DC OUTPUT +V; 4~6: DC OUTPUT -V |
| Охлаждение | Принудительный поток воздуха встроенным вентилятором |
Примечания
- Если не указано особо, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- При параллельном включении возможно, что только один блок будет работать, если суммарная нагрузка меньше 5% от номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтингa.
