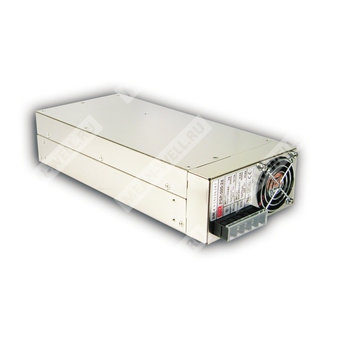

PSP-500-27 - импульсный источник питания 27 В с активным PFC, дистанционным управлением и параллельной работой.
Расшифровка партномера
| Партномер | Расшифровка |
| PSP | Серия источников питания Mean Well PSP с активным корректором коэффициента мощности и функцией параллельной работы |
| 500 | Номинальная мощность 500 Вт |
| 27 | Выходное напряжение 27 В постоянного тока |
Краткое назначение и особенности

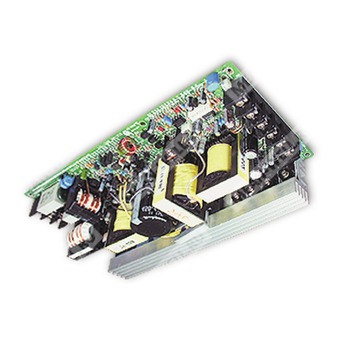

PSP-500-27 представляет собой импульсный AC/DC источник питания открытого исполнения для промышленного применения, обеспечивающий стабилизированное выходное напряжение 27 В постоянного тока при мощности до 500 Вт. Изделие оснащено активным PFC, поддерживает параллельную работу с распределением тока, удаленное включение/выключение, удаленное измерение, а также сигнализацию power good / power fail.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение встроенным вентилятором постоянного тока.
- Распределение тока при параллельной работе до 2000 Вт (3+1).
- Выходные сигналы power good и fail.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения.
Выход
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 18,5 А |
| Диапазон регулировки тока | 0 ~ 18,5 А |
| Номинальная мощность | 499,5 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки напряжения | 24 ~ 30 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,2% |
| Время установки и нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока или 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC; 0,98 при 100 В AC, при полной нагрузке |
| КПД, тип. | 84% |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Потребляемый ток AC, тип. | 3,5 А / 230 В AC |
Защиты
| Перегрузка | 110 ~ 125% от номинальной выходной мощности |
| Порог перегрузки | 5,75 ~ 6,75 В |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перенапряжение | 31 ~ 36,5 В |
| Тип защиты от перенапряжения | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перегрев | RTH2 95 °C, контроль на радиаторе силовых транзисторов Q1, Q7 и выходном дросселе L3 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В — включение; 4 ~ 10 В — выключение; ток стока менее 4 ~ 10 мА |
| Удаленное измерение | Поддерживается |
| Сигнал power fail | Поддерживается |
| Параллельная работа | Поддерживается, с возможностью распределения нагрузки |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C, с учетом кривой дерейтингa по выходной нагрузке |
| Рабочая влажность | 20 ~ 90% RH при принудительном воздушном потоке 30 CFM, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 130,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL1950, TUV EN60950-1 |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22) Class B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, промышленный уровень, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Механические данные
| Габаритные размеры | 278 × 129 × 63,5 мм |
| Масса | 2,6 кг |
| Упаковка | 6 шт.; 15,7 кг; 0,89 куб. фута |
Подключение
| Входные клеммы переменного тока | 1 — FG; 2 — AC/N; 3 — AC/L |
| Выходные клеммы постоянного тока | 1~3 — DC OUTPUT +V; 4~6 — DC OUTPUT -V |
| Разъем управления | MOLEX 5559-NP, используется ответная часть 5558, контактные элементы 5556 |
| Назначение контактов управления | 1 — P (разделение тока); 2 — -S; 3 — G; 4 — RC-; 5 — NC; 6 — PF (сигнал отказа питания); 7 — +S; 8 — RC+ |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- При параллельном соединении может работать только один блок, если суммарная нагрузка составляет менее 5% от номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо свериться с кривой дерейтингa.
