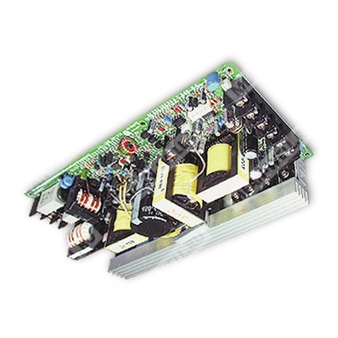

PSP-500-27P - импульсный источник питания 27 В, 18,5 А, 500 Вт с PFC, параллельной работой и дистанционным управлением.
Серия PSP-500-P представляет собой промышленный импульсный источник питания с универсальным входом переменного тока, встроенной активной коррекцией коэффициента мощности, функциями параллельной работы, удалённого включения/выключения, дистанционного контроля напряжения на нагрузке и сигналами исправности/аварии.
Расшифровка партномера
| Позиция | Значение |
| PSP | Серия источников питания Mean Well |
| 500 | Номинальная мощность 500 Вт |
| 27 | Выходное напряжение 27 В |
| P | Исполнение серии PSP-500-P с параллельной работой и клеммным подключением |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение принудительным воздушным потоком с встроенным вентилятором постоянного тока.
- Параллельная работа с распределением тока до 2000 Вт при схеме 3+1.
- Выходы сигналов power good и fail signal.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный ток | 18,5 А |
| Диапазон тока | 0 ~ 18,5 А |
| Номинальная мощность | 499,5 Вт |
| Диапазон подстройки выходного напряжения | 24 ~ 30 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,2% |
| Время установки, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В переменного тока; 0,98 при 100 В переменного тока, при полной нагрузке |
| Типовой КПД | 84% |
| Типовой пусковой ток | 20 А / 115 В переменного тока; 40 А / 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
| Типовой потребляемый ток переменного входа | 3,5 А / 230 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 110 ~ 125% от номинальной выходной мощности |
| Порог срабатывания перенапряжения | 31 ~ 36,5 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | RTH2 95 °C, контроль по радиатору силовых транзисторов Q1, Q7 и выходному дросселю L3 |
| Тип защиты от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
Функциональные и управляющие сигналы
| Параметр | Значение |
| Дистанционное управление | 0 ~ 0,8 В = включено; 4 ~ 10 В = выключено; ток стока менее 4 ~ 10 мА |
| Сигнал Power Fail | Сигнал PF формируется как разность напряжений между выводами G и PF |
| Дистанционное измерение | Поддерживается |
| Параллельная работа | Поддерживается |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH при 30 CFM принудительного воздушного потока, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-PE: 1,5 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC |
Соответствие нормам
| Параметр | Значение |
| Стандарты безопасности | UL1950, TUV EN60950-1 Approved |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22) Class B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Иммунитет к ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, уровень light industry, критерий A |
Механические характеристики
| Параметр | Значение |
| Габариты | 250 × 123 × 50 мм |
| Масса | 1,3 кг |
| Упаковка | 6 шт.; 7,8 кг; 0,89 CUFT |
| MTBF | 130,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Назначение выводов
| Группа выводов | Назначение |
| Вход сети | AC/L, AC/N, FG |
| Выход постоянного тока | DC OUTPUT +V, DC OUTPUT -V |
| Управление | P, NC, -S, PF, +S, RC+, G, RC- |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При параллельном соединении может работать только один модуль, если суммарная нагрузка составляет менее 5% от номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать кривую дерейтирования.
