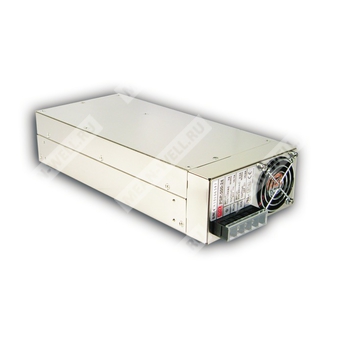

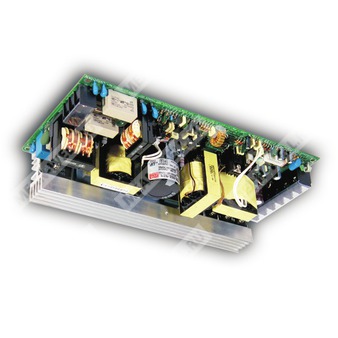

PSP-500-48 - импульсный источник питания 500 Вт с выходом 48 В, активным PFC и функцией параллельной работы.
Назначение и особенности
PSP-500-48 представляет собой промышленный сетевой источник питания переменного тока с одним стабилизированным выходом постоянного напряжения 48 В, рассчитанный на мощность до 500 Вт. Изделие выполнено в корпусе для принудительного охлаждения встроенным DC-вентилятором и поддерживает активную коррекцию коэффициента мощности, дистанционное включение/выключение, дистанционное измерение, а также параллельную работу с распределением тока.
Источник предназначен для применения в промышленной электронике, системах автоматики, телекоммуникационном оборудовании, распределённых DC-шинах и иных нагрузках, требующих стабилизированного питания 48 В с повышенной надёжностью и возможностью масштабирования мощности.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| PSP | Серия источников питания Mean Well PSP с активным PFC и функцией параллельной работы |
| 500 | Номинальная мощность 500 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным DC-вентилятором.
- Параллельная работа с суммарной мощностью до 2000 Вт при конфигурации 3+1.
- Выходы сигналов power good и fail signal.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция дистанционного измерения напряжения.
Параметры выходной части
| Параметр | Значение для PSP-500-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 10,5 А |
| Диапазон регулировки тока | 0 ~ 10,5 А |
| Номинальная мощность | 504 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 41 ~ 56 В |
| Стабилизация по сети | 1,0% |
| Стабилизация по нагрузке | 0,2% |
| Время установления и нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В переменного тока, 0,98 при 100 В переменного тока, при полной нагрузке |
| Типовой КПД | 86% |
| Типовой пусковой ток | 7 А / 115 В переменного тока; 3,5 А / 230 В переменного тока |
| Пусковой ток | 20 А / 115 В переменного тока; 40 А / 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
Защиты
| Параметр | Значение для PSP-500-48 |
| Защита от перегрузки | 110 ~ 125% от номинальной выходной мощности |
| Порог защиты от перенапряжения | 57,6 ~ 67,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | RTH2 95 °C, контроль по радиатору силовых транзисторов Q1, Q7 и выходному дросселю L3 |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Режим защиты от перегрузки/КЗ | Ограничение тока постоянного уровня, автоматическое восстановление после устранения неисправности |
Управление и сигналы
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: 0 ~ 0,8 В или разомкнуто — включение; 4 ~ 10 В — выключение; ток стока менее 4 ~ 10 мА |
| Дистанционное измерение | Поддерживается |
| Сигнал Power Fail | Поддерживается |
| Сигнал Power Good | Поддерживается |
| Параллельная работа | Поддерживается |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH при принудительном обдуве 30 CFM, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22), класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 130,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 278 × 129 × 63,5 мм (Д × Ш × В) |
| Масса | 2,6 кг |
| Упаковка | 6 шт.; 15,7 кг; 0,89 CUFT |
Механические данные
Исполнение корпуса рассчитано на установку в промышленном оборудовании с принудительным воздушным охлаждением. В документе приведена механическая спецификация корпуса Case No. 919A.
Назначение выводов
| Группа контактов | Назначение |
| Вход сети | 1 — FG; 2 — AC/N; 3 — AC/L |
| Выход постоянного тока | 1~3 — DC OUTPUT +V; 4~6 — DC OUTPUT -V |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям EMC.
- При параллельном включении возможна работа только одного блока, если суммарная нагрузка составляет менее 5% от номинальной.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Для подробностей следует использовать кривую снижения нагрузки.
