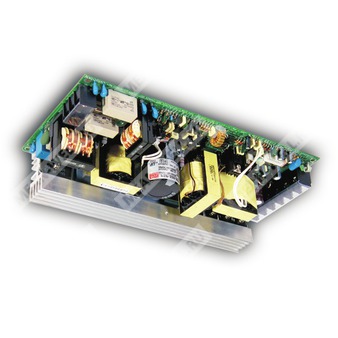

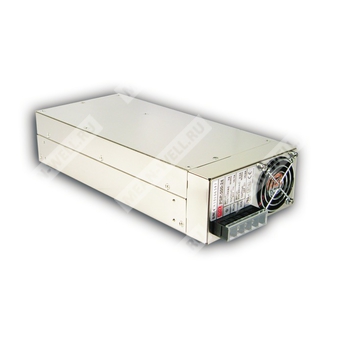

PSP-500-5 — импульсный источник питания 5 В, 500 Вт с активным PFC и функцией параллельной работы.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| PSP | PSP | Серия источников питания Mean Well PSP |
| 500 | 500 | Номинальная мощность 500 Вт |
| 5 | 5 | Выходное напряжение 5 В |
Назначение и особенности
PSP-500-5 — AC/DC источник питания промышленного назначения мощностью 500 Вт с универсальным сетевым входом, активной коррекцией коэффициента мощности, функцией параллельного включения, удалённым включением/выключением и удалённым контролем напряжения по схеме remote sense.
Особенности:
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF > 0,95.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Суммирование мощности до 2000 Вт при параллельной работе (3+1).
- Сигналы Power Good и Power Fail.
- Встроенное дистанционное управление включением/выключением.
- Встроенная функция удалённого измерения напряжения на нагрузке.
- Соответствие требованиям промышленной ЭМС и безопасности.
Выход
| Параметр | Значение для PSP-500-5 |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 80 А |
| Диапазон выходного тока | 0 ~ 80 А |
| Номинальная мощность | 400 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Стабилизация по сети | 2,0% |
| Стабилизация по нагрузке | 0,5% |
| Время установки, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 24 мс при полной нагрузке |
Вход
| Параметр | Значение для PSP-500-5 |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC, 0,98 при 100 В AC, при полной нагрузке |
| КПД, тип. | 76% |
| Пусковой ток, тип. | 20 А / 115 В AC, 40 А / 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
| Потребляемый ток переменного тока, тип. | 7 А / 115 В AC; 3,5 А / 230 В AC |
Защита
| Функция защиты | Уставка / поведение для PSP-500-5 |
| Перегрузка | 110 ~ 125% от номинальной выходной мощности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перегрузки и короткого замыкания | Отключение выходного напряжения с последующим повторным запуском |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев | RTH2 95°C, контроль по радиатору транзисторов Q1, Q7 и дросселю L3 |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Внешнее управление
| Параметр | Значение |
| Диапазон управления RC+/RC- | 0 ~ 0,8 В — включено; 4 ~ 10 В — выключено |
| Ток по входу управления | < 4 ~ 10 мА |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации, при принудительном воздушном охлаждении 30 CFM |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | 0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Проводимые и излучаемые помехи | Соответствие EN55022 (CISPR22), класс B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень Light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Механические данные
| Параметр | Значение |
| Габариты | 278 × 129 × 63,5 мм (Д × Ш × В) |
| Масса | 2,6 кг |
| Упаковка | 6 шт.; 15,7 кг; 0,89 CUFT |
| Среднее время наработки на отказ | 130,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
Входная клеммная колодка:
| Номер вывода | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Выходная клеммная колодка:
| Номер вывода | Назначение |
| 1~3 | Выход DC +V |
| 4~6 | Выход DC -V |
Цепи управления:
| Номер вывода | Назначение |
| 1 | P (деление тока) |
| 2 | -S |
| 3 | G |
| 4 | RC- |
| 5 | NC |
| 6 | PF (сигнал аварии питания) |
| 7 | +S |
| 8 | RC+ |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- При параллельном соединении возможно, что будет работать только один блок, если суммарная нагрузка составляет менее 5% от номинальной нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; следует использовать кривую дерейтирования.
