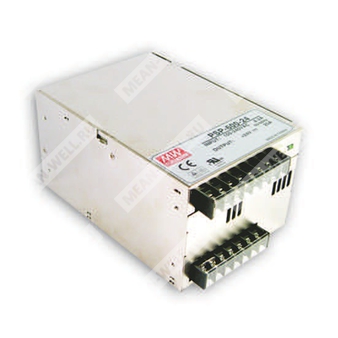

PSP-600-12 - импульсный AC/DC источник питания 12 В для промышленной электроники и систем автоматизации.
PSP-600-12 — это промышленный импульсный источник питания переменного/постоянного тока с выходом 12 В и номинальной мощностью 600 Вт. Модель предназначена для питания нагрузок повышенной мощности, поддерживает активную коррекцию коэффициента мощности, принудительное воздушное охлаждение встроенным вентилятором, удалённое включение/выключение, удалённое измерение напряжения на нагрузке, сигнал POK и режим параллельной работы до суммарной мощности 2400 Вт.
Расшифровка партномера
| Партномер | Расшифровка |
| PSP | Серия источников питания Mean Well с PFC и возможностью параллельной работы |
| 600 | Номинальная мощность 600 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Работа от постоянного входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Сигнал состояния выхода POK.
- Параллельная работа с распределением тока.
- Удалённое включение/выключение.
- Удалённое измерение напряжения на нагрузке.
- Фиксированная частота преобразования.
- Допуск к установке на высоте до 3000 м.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный ток | 50 А |
| Диапазон тока | 0–50 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 10–13,2 В |
| Уставка перенапряжения | 13,8–16,2 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Точность выходного напряжения | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88–264 В |
| Диапазон входного напряжения постоянного тока | 124–370 В |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC, 0,99 при 115 В AC, при полной нагрузке |
| КПД тип. | 84% |
| Входной ток тип. | 3,4 А при 230 В AC |
| Пусковой ток тип. | 40 А при 230 В AC |
| Ток утечки | <1,3 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,8–16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления |
Функции
| Параметр | Значение |
| Удалённое управление | RC+/RC-: замкнуто — включено; разомкнуто — выключено |
| Уровень сигнала управления | Включение: 3,3–5,6 В; выключение: 0–1 В |
| Сигнал POK | TTL-уровень |
| Удалённое измерение | Поддерживается |
| Параллельная работа | Поддерживается, до 4 устройств |
| Суммарная мощность при параллельной работе | До 2400 Вт (3+1) |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 3000 м |
| Дерейтинг по высоте | 5 °C на 1000 м при высоте выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9245, GB17625.1, BSMI CNS15936, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; light industry level; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 1132,9 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F | 142,2 тыс. ч, минимум, при 25 °C |
Механические параметры
| Параметр | Значение |
| Габариты | 170 × 120 × 93 мм (Д × Ш × В) |
| Масса | 1,9 кг |
| Упаковка | 8 шт.; 15,5 кг; 1,00 CUFT |
Назначение выводов
| Вывод | Назначение |
| L | Фаза сети переменного тока |
| N | Нейтраль сети переменного тока |
| FG | Защитное заземление |
| P | Сигнал распределения тока |
| POK | Сигнал готовности выхода |
| RCG | Общий вывод удалённого управления |
| RC | Вход удалённого включения/выключения |
| RS+ | Плюс удалённого измерения |
| RS- | Минус удалённого измерения |
| +V | Положительный выход источника |
| -V | Отрицательный выход источника |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к нагрузке через параллельные конденсаторы 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть дополнительно проверено на соответствие требованиям ЭМС.
5. При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать дерейтинг по соответствующей кривой.
6. Предельная высота эксплуатации составляет 2000 м для CCC и 3000 м для UL/TUV. При высоте более 2000 м требуется температурный дерейтинг 5 °C на 1000 м.
