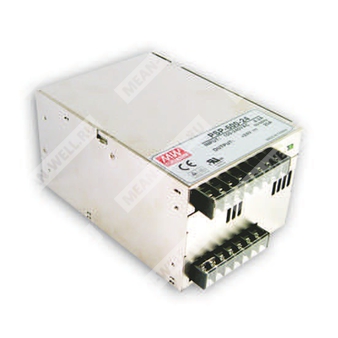

PSP-600-15
Особенности
Универсальный AC вход / полный диапазон
Встроенная функция активной коррекции коэффициента мощности (PFC)
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Принудительное воздушное охлаждение с помощью встроенного DC вентилятора
С выходным сигналом DC OK
Суммирование тока до 2400W (3+1)
Встроенное дистанционное включение/выключение
Встроенная функция дистанционного измерения напряжения
Фиксированная частота переключения: PFC: 88КГц PWM:100КГц
Рабочая высота до 3000 метров (см. примечание 6)
Cпецификация
Модель: PSP-600-15
Выходные параметры
Напряжение постоянного тока: 15В
Номинальный ток: 40А
Диапазон рабочего тока: 0 ~ 40А
Номинальная мощность: 600Вт
Пульсации и шум (макс.): 240мВ пик-пик
Диапазон подстройки напряжения: 13.5 ~ 18В
Нестабильность по входному напряжению: ±1.0%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания: 1500мс, 50мс при полной нагрузке
Время удержания напряжения (типовое): 20мс при полной нагрузке
Входные параметры
Диапазон входного напряжения: 88 ~ 264В AC, 124 ~ 370В DC
Частотный диапазон: 47 ~ 63Гц
Коэффициент мощности (типовой): 0.95/230В AC, 0.99/115В AC при полной нагрузке
КПД (типовой): 85%
Потребляемый ток AC (типовой): 6.8А/115В AC, 3.4А/230В AC
Стартовый ток (типовой): 20А/115В AC, 40А/230В AC
Ток утечки: менее 1.3мА/240В AC
Защита
Перегрузка: 105 ~ 135% номинальной выходной мощности; тип защиты: постоянное ограничение по току, автоматическое восстановление после устранения неисправности
Перенапряжение: 18 ~ 21В; тип защиты: отключение выходного напряжения, восстановление после повторного включения питания
Перегрев: Отключение выходного напряжения, восстановление после повторного включения питания
Функции
Дистанционное управление: RC+/RC-: замкнуты = включено питание; разомкнуты = выключено питание
POK сигнал: Включение блока питания: 3.3В ~ 5.6В. Выключение: 0В ~ 1В.
Условия окружающей среды
Рабочая температура: -20 ~ +60℃ (см. "Кривую снижения мощности")
Рабочая влажность: 20 ~ 90% RH, без конденсации
Температура и влажность хранения: -40 ~ +85℃, 10 ~ 95% RH, без конденсации
Температурный коэффициент: ±0.03%/℃ (0 ~ 50℃)
Вибрация: 10 ~ 500Гц, 2G, 10 мин./1 цикл, по 60 мин. по осям X, Y, Z
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004
Испытательное напряжение: Вход-Выход: 3кВ AC, Вход-Заземление: 2кВ AC, Выход-Заземление: 0.5кВ AC
Сопротивление изоляции: Вход-Выход, Вход-Заземление, Выход-Заземление: 100МОм / 500ВDC / 25℃ / 70%RH
Эмиссия электромагнитных помех: Соответствие BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, -3, GB9245, GB17625.1, BSMI CNS15936, EAC TP TC 020
Устойчивость к ЭМП: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, light industry level, EAC TP TC 020
Прочие
MTBF: 1132.9 тыс. ч мин. Telcordia SR-332 (Bellcore); 142.2 тыс. ч мин. MIL-HDBK-217F (25℃)
Габариты: 170*120*93 мм (Д*Ш*В)
Упаковка: 1.9кг; 8 шт./15.5кг/1.00куб.фут
Примечания
1. Все параметры, не указанные специально, измеряются при входном напряжении 230В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются по полосе пропускания 20МГц с использованием 12-дюймового витого параллельного провода с оконечной нагрузкой 0,1мкФ и 47мкФ параллельно.
3. Допуск включает в себя допуск на установку, нестабильность по входному напряжению и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все EMC тесты выполнены при установке блока на металлическую пластину 360мм*360мм толщиной 1мм. Конечное оборудование должно быть повторно проверено на соответствие EMC-директивам. Руководство по выполнению EMC-тестов см. на https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf
5. Может понадобиться снижение выходной мощности при низком входном напряжении – см. соответствующую кривую снижения мощности.
6. Допустимая рабочая высота – 2000 м для CCC, 3000 м для UL, TUV. Снижение температуры окружающей среды 5℃/1000м требуется при эксплуатации выше 2000м (6500 футов).
Основные параметры
| Выход: | |
| Напряжение постоянного тока | 15V |
| Номинальный ток | 40A |
| Диапазон тока | 0 ~ 40A |
| Номинальная мощность | 600W |
| Уровень шума на выходе | 240mVp-p |
| Диапазон регулировки напряжения | 13.5 ~ 18V |
| Допустимое отклонение напряжения | ±2.0% |
| Нестабильность выходного напряжения по сети | ±1.0% |
| Нестабильность по нагрузке | ±2.0% |
| Время установки, время нарастания | 1500ms, 50ms at full load |
| Время удержания | 20ms at full load |
| Вход: | |
| Диапазон входных напряжений | 90 ~ 264VAC 127 ~ 370VDC |
| Диапазон частот | 47 ~ 63Hz |
| КПД | 85% |
| Выдерживаемое напряжение | l/P-0/P:3KVAC l/P-FG:1.5KVAC O/P-FG:0.5KVAC |
| Коррекция коэффициента мощности | 0.95/230VAC 0.99/115VAC at full load |
| Защита: | |
| Защита от перенапряжения | Protection type : Shut down o/p voltage, re-power on to recover |
| Защита от перегрузки | Protection type : Constant current limiting, recovers automatical ly after fault condition is removed |
| Условия окр. среды: | |
| Диапазон рабочих температур | -20 ~ +60°C |
| Рабочая влажность | 20 - 90% RH non-condensing |
| Температурный коэффициент | ±0.04%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -20 - +85°C ,10- 95% RH |
| Безопасность и ЭМП: | |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 approved |
| Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH |
| Электромагнитная совместимость | Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A |
| Прочее: | |
| MTBF (Средняя наработка на отказ) | 116.4K hrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 170*120*93mm (L*W*H) |
| Производственный статус | Производится |
