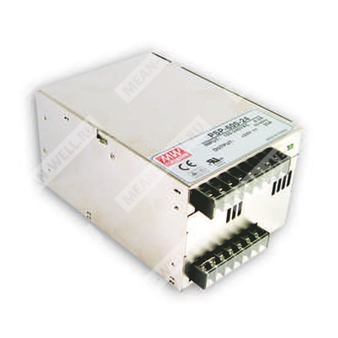

PSP-600-24 - импульсный источник питания 24 В для промышленной автоматики с активным PFC и параллельной работой.
Расшифровка партномера
| Партномер | Расшифровка |
| PSP | Серия источников питания Mean Well PSP |
| 600 | Номинальная мощность 600 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
PSP-600-24 представляет собой промышленный импульсный источник питания переменного и постоянного тока с универсальным входом, встроенной активной коррекцией коэффициента мощности, принудительным охлаждением встроенным вентилятором и возможностью параллельной работы для наращивания суммарной мощности.
- Универсальный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Сигнал состояния DC OK.
- Функция параллельной работы и разделения тока до 2400 Вт при конфигурации 3+1.
- Встроенное дистанционное включение и выключение.
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Фиксированная частота преобразования.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 25 А |
| Диапазон выходного тока | 0–25 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 20–26,4 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска и нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88–264 В переменного тока, 124–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,99 при 115 В AC, при полной нагрузке |
| КПД | 86% |
| Входной ток | 6,8 А при 115 В AC; 3,4 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1,3 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6–32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | До 3000 м |
| Дерейтинг по высоте | Снижение допустимой температуры окружающей среды на 5 °C на каждые 1000 м выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9245, GB17625.1, BSMI CNS15936, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, light industry level, EAC TP TC 020 |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: замкнуто — включение; разомкнуто — выключение |
| Уровень сигнала включения | Включение: 3,3–5,6 В; выключение: 0–1 В |
| Сигнал POK | TTL-уровень |
| Назначение POK | Сигнал готовности питания |
| Разъём дистанционного измерения | RS+ |
| Разъём дистанционного измерения | RS- |
| Сигнал параллельной работы | P (Current Share) |
Наработка на отказ, размеры и упаковка
| Параметр | Значение |
| MTBF | 1132,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 142,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 170 × 120 × 93 мм (Д × Ш × В) |
| Масса | 1,9 кг |
| Упаковка | 8 шт.; 15,5 кг; 1,00 CUFT |
Таблица ключевых параметров для модели PSP-600-24
| Параметр | Значение |
| Модель | PSP-600-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 25 А |
| Диапазон тока | 0–25 А |
| Мощность | 600 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки напряжения | 20–26,4 В |
| Перенапряжение | 27,6–32,4 В |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой которой являются параллельно соединённые конденсаторы 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнялись при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
5. При пониженном входном напряжении может потребоваться дерейтинг. Следует учитывать кривую дерейтинга.
6. Рабочая высота до 2000 м допустима для CCC, до 3000 м — для UL и TUV. При высоте выше 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на 1000 м.
Общие сведения по серии: универсальный вход переменного тока, полный диапазон; встроенная активная коррекция коэффициента мощности; встроенный вентилятор постоянного тока; фиксированная частота переключения PFC 88 кГц и PWM 100 кГц; возможность параллельного включения; дистанционное управление; дистанционное измерение напряжения; выходной сигнал DC OK.
