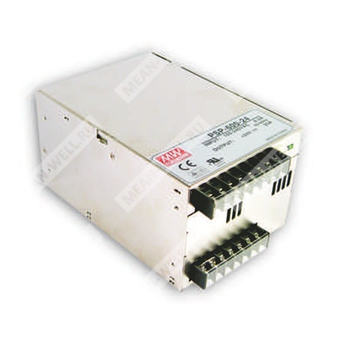

PSP-600-27 - импульсный источник питания переменного/постоянного тока 600 Вт для промышленного применения с активным PFC и параллельной работой.
Расшифровка партномера
| Позиция | Значение |
| PSP | Серия источников питания Mean Well PSP с PFC и функцией параллельной работы |
| 600 | Номинальная выходная мощность 600 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Полный диапазон входа постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Сигнал DC OK на выходе.
- Параллельная работа с суммарной мощностью до 2400 Вт при соединении до 4 блоков.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по нагрузке.
- Фиксированная частота преобразования: PFC 88 кГц, PWM 100 кГц.
- Допустимая высота эксплуатации до 3000 м.
Назначение
Источник питания предназначен для промышленной аппаратуры, систем автоматики, телекоммуникационного и электронного оборудования, требующего стабилизированного питания 27 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 22,2 А |
| Диапазон выходного тока | 0 ~ 22,2 А |
| Номинальная мощность | 599,4 Вт |
| Пульсации и шум | 240 мВ п-p |
| Диапазон регулировки выходного напряжения | 24 ~ 30 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Пуск, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания | 20 мс при полной нагрузке |
| Допуск выходного напряжения | ±1,0% |
| Защита от перенапряжения | 31 ~ 36,5 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока / 124 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,99 при 115 В AC на полной нагрузке |
| КПД | 86% |
| Потребляемый ток | 3,4 А при 230 В AC; 6,8 А при 115 В AC |
| Пусковой ток | 40 А при 230 В AC; 20 А при 115 В AC |
| Ток утечки | <1,3 мА при 240 В AC |
Защиты
| Вид защиты | Порог / режим работы |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31 ~ 36,5 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения питания |
| Короткое замыкание | Защита предусмотрена; восстановление по условиям схемы защиты |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Дистанционное управление | RC+/RC-: замыкание — включение, размыкание — выключение |
| Уровень сигнала включения | 3,3 ~ 5,6 В |
| Уровень сигнала выключения | 0 ~ 1 В |
| Сигнал POK | TTL-уровень |
| Дистанционная обратная связь | Встроена |
| Параллельная работа | Поддерживается |
| Суммарная мощность при параллельной работе | До 2400 Вт |
| Максимальное число блоков в параллели | 4 |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной нагрузки |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | До 3000 м |
| Дерейтинг по высоте | При высоте выше 2000 м требуется снижение температуры окружающей среды на 5 °C на 1000 м |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9245, GB17625.1, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
МТBF, габариты и упаковка
| Параметр | Значение |
| MTBF | 1132,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 142,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 170 × 120 × 93 мм (Д × Ш × В) |
| Масса | 1,9 кг |
| Упаковка | 8 шт.; 15,5 кг; 1,00 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное изделие; испытания ЭМС выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; необходимо учитывать кривую дерейтингa.
- Рабочая высота: 2000 м для CCC, 3000 м для UL/TUV. При высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на 1000 м.
Клеммы и разъёмы
| Обозначение | Назначение |
| CN5 | Разъём RS, 2 контакта, JST B-XH или эквивалент |
| 1 | RS+ |
| 2 | RS- |
| Контакт | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | P (токораспределение) |
| 5 | POK |
| 6 | R.C.G |
| 7 | R.C. |
| 8~11 | Выход DC +V |
| 12~15 | Выход DC -V |
| Электрическая характеристика по POK | Значение |
| Сигнал POK | Разность напряжений между POK(+) и RCG(-); TTL-уровень |
