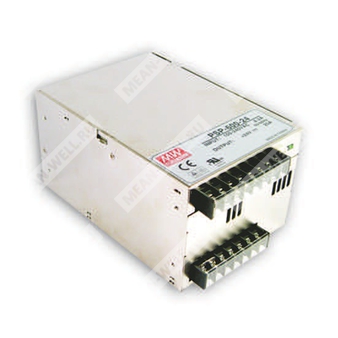

PSP-600-48
PSP-600-48 - импульсный источник питания 48 В постоянного тока мощностью 600 Вт для промышленной аппаратуры.
Назначение и общие сведения
PSP-600-48 — это промышленный импульсный источник питания переменного/постоянного тока с универсальным входом, встроенной активной коррекцией коэффициента мощности, принудительным охлаждением и возможностью параллельной работы для наращивания выходной мощности. Модель предназначена для питания нагрузок на напряжение 48 В постоянного тока, применяемых в промышленной электронике, системах автоматизации и силовой аппаратуре.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| PSP | Серия | Серия импульсных источников питания Mean Well PSP-600 |
| 600 | Номинальная мощность | 600 Вт |
| 48 | Выходное напряжение | 48 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Сигнал состояния выхода DC OK.
- Функция параллельной работы с суммарной мощностью до 2400 Вт при работе до 4 блоков.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного считывания напряжения на нагрузке.
- Фиксированная частота коммутации: PFC 88 кГц, PWM 100 кГц.
- Допустимая высота эксплуатации до 3000 м.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 12,5 А |
| Диапазон тока | 0 ~ 12,5 А |
| Номинальная мощность | 600 Вт |
| Пульсации и шум, максимум | 300 мВ п-п |
| Диапазон подстройки выходного напряжения | 41 ~ 56 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 1500 мс, 50 мс при полной нагрузке |
| Время удержания, тип. | 20 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока; 124 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | 0,95 при 230 В AC; 0,99 при 115 В AC при полной нагрузке |
| КПД, тип. | 87% |
| Входной ток, тип. | 6,8 А при 115 В AC; 3,4 А при 230 В AC |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1,3 мА при 240 В AC |
Защита
| Параметр | Описание |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 57,6 ~ 67,2 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Функции
| Параметр | Описание |
| Дистанционное управление | RC+/RC-: замкнуто — включение; разомкнуто — выключение |
| Сигнал POK | PSU включен: 3,3 ~ 5,6 В; PSU выключен: 0 ~ 1 В |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C (см. кривую дерейтингa) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9245, GB17625.1, BSMI CNS15936, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
MTBF
| Параметр | Значение |
| MTBF | 1132,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 142,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 170 × 120 × 93 мм (Д × Ш × В) |
| Масса | 1,9 кг |
Упаковка
| Параметр | Значение |
| Упаковочная единица | 8 шт. |
| Масса упаковки | 15,5 кг |
| Объём упаковки | 1,00 CUFT |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Case No. 910A |
| Крепление | На шасси, резьбовые точки крепления M3, длина винта L=4 мм максимум |
| Охлаждение | Принудительное, встроенным вентилятором |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. Следует руководствоваться кривой дерейтинга. |
| 6 | Рабочая высота над уровнем моря: 2000 м для CCC, 3000 м для UL/TUV. При высоте более 2000 м требуется снижение допустимой температуры окружающей среды на 5 °C на 1000 м. |
Дополнительные сведения
- Выход 48 В соответствует серии PSP-600 с максимальным током 12,5 А.
- Допустима параллельная работа до 4 блоков при соблюдении условий по выравниванию выходных напряжений и минимальной нагрузки.
- Минимальная нагрузка при параллельной работе должна быть более 3% от суммарной нагрузки.
- При параллельном включении ток суммарной нагрузки не должен превышать значение, определяемое выражением: номинальный ток одного блока × число блоков × 0,9.
- При использовании дистанционного считывания в параллельной работе цепь sensing подключается только к ведущему блоку.
