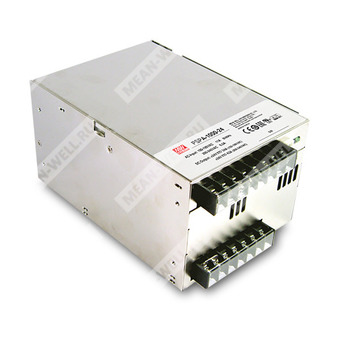

PSPA-1000-12
нет на складе
PSPA-1000-12 - одноканальный AC/DC источник питания мощностью 1 кВт для промышленной автоматики и измерительных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| PSPA | Серия источников питания PSPA |
| 1000 | Номинальная мощность серии 1000 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Описание
PSPA-1000-12 представляет собой закрытый одноканальный AC/DC источник питания мощностью 1 кВт с универсальным входом переменного тока, активным PFC и встроенным вентиляторным охлаждением. Модель рассчитана на выходное напряжение 12 В и предназначена для промышленного применения, где требуются высокая плотность мощности, параллельная работа нескольких блоков, дистанционное управление и контроль состояния выхода.
Серия работает в диапазоне входного напряжения 90~264 В AC и поддерживает различные модели с номинальными выходными напряжениями 12 В, 15 В, 24 В и 48 В. Для модели PSPA-1000-12 предусмотрены функции удалённого включения/выключения, удалённой компенсации падения напряжения на проводах, сигнал DC OK, а также активное распределение тока при параллельной работе.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Распределение тока до 4000 Вт при параллельной работе 3+1.
- Выходной сигнал DC OK.
- Встроенное удалённое включение/выключение.
- Встроенная функция удалённой обратной связи по напряжению.
- Рабочий диапазон температуры окружающей среды: от -20 до +70 °C.
Применение
- Системы промышленной автоматики.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Установки прогрева и испытательные стенды.
- Радиочастотные приложения.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 80 А |
| Диапазон выходного тока | 0 ~ 80 А |
| Номинальная мощность | 960 Вт |
| Диапазон подстройки выходного напряжения | 11 ~ 14 В |
| Стабилизация по линии | ±2,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 1000 мс, 50 мс при 115 В AC; 1000 мс, 50 мс при 230 В AC |
| Время удержания | 16 мс при полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Защита от перегрузки | 105 ~ 135% от номинальной выходной мощности; ограничение постоянным током, автоматическое восстановление |
| Защита от перенапряжения | 14,5 ~ 16,5 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 300 В AC в течение 5 с; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,99 при 115 В AC, на полной нагрузке |
| КПД | 92% |
| Входной ток | 8,5 А при 115 В AC; 5 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <0,5 мА при 240 В AC |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; защита постоянным ограничением тока, автоматическое восстановление |
| Перенапряжение | Выключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Выключение выходного напряжения, восстановление после повторного включения |
Функции
| Функция | Параметры |
| Распределение тока | До 4000 Вт или 3+1 единиц; см. руководство по функциям |
| Удалённое включение/выключение | Включение: короткое замыкание; выключение: разрыв цепи |
| Сигнал POK | Выход TTL; PSU включён = 2,4 ~ 5 В; PSU выключен = 0 ~ 0,4 В |
| Удалённая обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Температурное понижение нагрузки | Для моделей с вентилятором: 5 °C/1000 м при высоте выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 approved |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое радиополе | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
MTBF
| Показатель | Значение |
| MTBF | 807,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 94,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 170 × 120 × 93 мм |
| Масса | 1,93 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 8 шт. / 16,4 кг / 1,53 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться понижение нагрузки; следует учитывать кривую понижения.
- Температурное понижение нагрузки для моделей с вентилятором составляет 5 °C/1000 м при эксплуатации на высоте выше 2000 м.
- При параллельной работе разность выходных напряжений между блоками должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать значения, определяемого формулой: (номинальный ток одного блока) × (число блоков) × 0,9.
- Если суммарный ток составляет менее 5% от суммарного номинального тока, распределение тока между блоками может быть не полностью сбалансированным.
- Для удалённой обратной связи минимальная нагрузка составляет 5%.
- Провода цепей удалённой обратной связи должны быть скручены попарно для минимизации помех.
