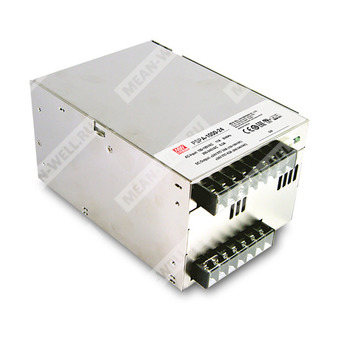

PSPA-1000-15 - импульсный AC/DC источник питания 1 кВт с выходом 15 В, активным PFC и функциями параллельной работы.
PSPA-1000-15 представляет собой закрытый одно-выходной источник питания переменного/постоянного тока мощностью 1 кВт для промышленного применения. Модель рассчитана на вход 90…264 В AC и обеспечивает стабилизированное выходное напряжение 15 В при наличии встроенных функций активной коррекции коэффициента мощности, дистанционного включения/выключения, дистанционного контроля и активного распределения тока при параллельной работе.
Расшифровка партномера
| Партномер |
Расшифровка |
| PSPA |
Серия источников питания MEAN WELL PSPA |
| 1000 |
Номинальная мощность 1000 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Описание
Серия PSPA-1000 — это одно-выходные закрытые источники питания AC/DC класса 1 кВт. Устройства работают от универсальной сети переменного тока в диапазоне 90…264 В AC и доступны в исполнениях с номинальными выходными напряжениями 12 В, 15 В, 24 В и 48 В.
Благодаря высокой эффективности, достигающей 94%, и встроенному вентилятору серия рассчитана на эксплуатацию в промышленной среде при температуре окружающего воздуха от -20 до +70 °C. Модель PSPA-1000-15 оснащена встроенными функциями, включая активную коррекцию коэффициента мощности, распределение тока, удалённое включение/выключение и дистанционную обратную связь по напряжению.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Параллельная работа с распределением тока до 4000 Вт (3+1).
- Сигнал DC OK на выходе.
- Встроенное дистанционное управление ON-OFF.
- Встроенная функция дистанционного измерения.
Области применения
- Промышленные системы управления и автоматизации.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Оборудование прожига и формирования режимов.
- Радиочастотные приложения.
Основные параметры
| Параметр |
Значение |
| Серия |
PSPA-1000 |
| Модель |
PSPA-1000-15 |
| Тип изделия |
Закрытый источник питания AC/DC |
| Номинальная мощность |
1000 Вт |
| Номинальное выходное напряжение |
15 В |
| Рабочий диапазон входного напряжения |
90…264 В AC, 300 В AC в течение 5 с; 127…370 В DC |
| Частота сети |
47…63 Гц |
| Диапазон рабочей температуры |
-20…+70 °C |
| Тип охлаждения |
Принудительное воздушное, встроенный вентилятор постоянного тока |
Выходные параметры
| Параметр |
Значение для PSPA-1000-15 |
| Номинальный выходной ток |
64 А |
| Диапазон регулировки тока |
0…64 А |
| Номинальная мощность по выходу |
960 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки выходного напряжения |
14…17 В |
| Допуск по выходному напряжению |
±1,5% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,5% |
| Время установки и нарастания |
1000 мс, 50 мс при 115 В AC; 1000 мс, 50 мс при 230 В AC |
| Время удержания |
16 мс при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC |
| Допустимое кратковременное перенапряжение по входу |
300 В AC в течение 5 с |
| Диапазон входного постоянного напряжения |
127…370 В DC |
| Частота входной сети |
47…63 Гц |
| Коэффициент мощности |
0,99 при 115 В AC; 0,95 при 230 В AC, при полной нагрузке |
| КПД |
93% тип. |
| Ток потребления |
8,5 А при 115 В AC; 5 А при 230 В AC |
| Пусковой ток |
20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки |
<0,5 мА при 240 В AC |
Защитные функции
| Защита от перегрузки |
105…135% от номинальной выходной мощности; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения |
Параметры электробезопасности и изоляции
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр |
Стандарт |
Уровень |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Быстрые переходные процессы и всплески |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсное перенапряжение |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Стандарты устойчивости |
BS EN/EN55035, BS EN/EN61000-6-2, BSMI CNS13438 |
--- |
Функциональные возможности
| Параметр |
Значение |
| Распределение тока |
До 4000 Вт или (3+1) модуля; см. руководство по функциям |
| Сигнал POK |
TTL-выход; PSU включён = 2,4…5 В, PSU выключен = 0…0,4 В |
| Дистанционное управление ON-OFF |
Включение: замыкание; выключение: размыкание |
| Дистанционная обратная связь |
Компенсация падения напряжения в проводах нагрузки до 0,5 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
807,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 94,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Размеры |
170 × 120 × 93 мм |
| Масса |
1,93 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
8 шт. |
| Масса упаковки |
16,4 кг |
| Объём упаковки |
1,53 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, нестабильность по линии и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться понижение допустимой нагрузки; необходимо учитывать кривую снижения характеристик.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания по ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Понижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
