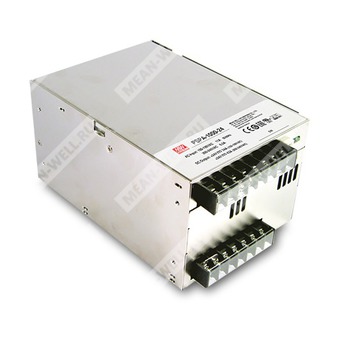

PSPA-1000-24 - 24-вольтовый импульсный источник питания AC/DC мощностью 1 кВт с функциями PFC, параллельной работы и удалённого управления.
Описание
PSPA-1000-24 — это одноканальный закрытый источник питания AC/DC серии PSPA-1000, предназначенный для промышленного применения. Устройство рассчитано на питание от универсальной сети переменного тока 90–264 В AC и обеспечивает номинальное выходное напряжение 24 В постоянного тока. Серия ориентирована на нагрузку мощностью до 1 кВт, имеет встроенную активную коррекцию коэффициента мощности, принудительное воздушное охлаждение встроенным вентилятором и набор служебных функций, включая удалённое включение/выключение, удалённое измерение напряжения на нагрузке и сигнал готовности выхода.
Модель PSPA-1000-24 относится к исполнению с номинальным выходом 24 В, что подтверждается кодировкой партномера. Для данного варианта допускается работа в диапазоне выходного напряжения 22–28 В с регулировкой уставки. Источник рассчитан на работу в широком диапазоне температур окружающей среды, а также допускает параллельное включение нескольких блоков для увеличения суммарной мощности.
Расшифровка партномера
| Позиция | Значение |
| PSPA | Серия источников питания |
| 1000 | Номинальная мощность серии: 1000 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Функция распределения тока при параллельной работе блоков.
- Сигнал DC OK.
- Встроенное удалённое включение/выключение.
- Встроенная функция удалённого измерения напряжения.
Применение
- Промышленные системы управления и автоматизации.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Оборудование для прогрева и обкатки.
- Радиочастотные приложения.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 42 А |
| Диапазон выходного тока | 0–42 А |
| Номинальная выходная мощность | 1008 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 22–28 В |
| Погрешность выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Перенапряжение на выходе | 29–33 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Допустимое входное напряжение на короткое время | 300 В AC в течение 5 с |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | 0,95 при 230 В AC; 0,99 при 115 В AC при полной нагрузке |
| КПД тип. | 93,5% |
| Входной ток тип. | 5 А при 230 В AC |
| Пусковой ток тип. | 40 А при 230 В AC |
| Ток утечки | <0,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности; ограничение по постоянному току с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Функции
| Параметр | Значение |
| Распределение тока | До 4000 Вт или схема (3+1) блоков; см. руководство по функциям |
| Удалённое включение/выключение | Включение: замыкание; выключение: размыкание. См. руководство по функциям |
| Сигнал готовности | Выход TTL: включено = 2,4–5 В; выключено = 0–0,4 В |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Максимальный ток утечки сигнала готовности | 10 мА |
| Максимальное внешнее напряжение для сигнала готовности | 5,6 В |
| Минимальная нагрузка при использовании удалённого измерения | 5% |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| ЭМС-устойчивость ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; 4 кВ контакт |
| ЭМС-устойчивость по радиополю | BS EN/EN61000-4-3, уровень 3 |
| ЭМС-устойчивость EFT/Burst | BS EN/EN61000-4-4, уровень 3 |
| ЭМС-устойчивость Surge | BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| ЭМС-устойчивость по проводимым помехам | BS EN/EN61000-4-6, уровень 3 |
| ЭМС-устойчивость по магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
Конструктивные данные
| Параметр | Значение |
| МТBF | 807,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 94,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 170 × 120 × 93 мм (Д × Ш × В) |
| Масса | 1,93 кг |
| Упаковка | 8 шт.; 16,4 кг; 1,53 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по сети и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Блок питания рассматривается как компонент, устанавливаемый в конечное оборудование; ЭМС-испытания выполнялись при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие ЭМС.
- Снижение температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
