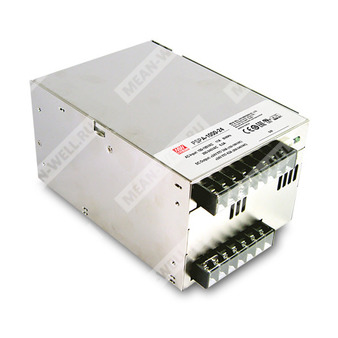

PSPA-1000-48 - импульсный AC/DC источник питания на 48 В с активной коррекцией коэффициента мощности и функцией параллельной работы.
Расшифровка партномера
| Позиция в партномере |
Расшифровка |
| PSPA |
Серия источников питания PSPA |
| 1000 |
Номинальная мощность 1000 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение
PSPA-1000-48 представляет собой закрытый одновыводный AC/DC источник питания мощностью 1 кВт для промышленного применения. Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В с возможностью удалённого управления, удалённой компенсации падения напряжения и параллельного включения нескольких блоков для увеличения выходной мощности.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Функция распределения тока при параллельной работе.
- Выходной сигнал DC OK.
- Встроенное удалённое включение и выключение.
- Встроенная функция удалённого измерения напряжения.
Области применения
- Промышленные системы управления и автоматизации.
- Измерительное и испытательное оборудование.
- Лазерное оборудование.
- Оборудование для прогрева и испытаний наработкой.
- Радиочастотные приложения.
Описание
Серия PSPA-1000 — это закрытые источники питания AC/DC с одним выходом, рассчитанные на работу от сети 90…264 В переменного тока. Модификация PSPA-1000-48 обеспечивает номинальное выходное напряжение 48 В и предназначена для систем, требующих высокой удельной мощности, стабильного питания и возможности масштабирования по мощности за счёт параллельного соединения. Серия отличается высокой эффективностью, наличием активного PFC и рассчитана на эксплуатацию в промышленной среде при широком диапазоне температуры окружающей среды.
Электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
21 А |
| Диапазон тока |
0…21 А |
| Номинальная мощность |
1008 Вт |
| Пульсации и шум |
250 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
46…56 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска и нарастания |
1000 мс, 50 мс / 115 В AC; 1000 мс, 50 мс / 230 В AC |
| Время удержания |
16 мс при полной нагрузке |
| Диапазон перенапряжения |
58…65 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90…264 В AC, 300 В AC в течение 5 с; 127…370 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
0,95 при 230 В AC; 0,99 при 115 В AC, при полной нагрузке |
| КПД |
94% |
| Потребляемый ток |
8,5 А при 115 В AC; 5 А при 230 В AC |
| Пусковой ток |
20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки |
<0,5 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105…135% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление автоматическое после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения с последующим повторным включением; для 48 В: 58…65 В |
| Перегрев |
Отключение выходного напряжения с последующим повторным включением |
Функции
| Параметр |
Значение |
| Параллельная работа |
До 4000 Вт или до 4 блоков, с функцией распределения тока |
| Удалённое включение/выключение |
Включение: замыкание; выключение: размыкание между выводами R.C. и R.C.G |
| Сигнал POK |
TTL-выход состояния источника питания; PSU включен: 2,4…5 В; PSU выключен: 0…0,4 В |
| Удалённая компенсация напряжения |
Компенсация падения на проводах нагрузки до 0,5 В |
| Максимальный ток стока сигнала POK |
10 мА |
| Максимальное внешнее напряжение для POK |
5,6 В |
| Минимальная нагрузка при использовании удалённого измерения |
5% |
| Разность выходных напряжений при параллельной работе |
Менее 0,2 В |
| Максимальный выходной ток при параллельной работе |
(Номинальный ток одного блока) × (Число блоков) × 0,9 |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, по 10 мин на цикл, общее время 60 мин по осям X, Y, Z |
Надёжность и испытания
| Параметр |
Значение |
| MTBF |
807,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 94,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Излучаемые и кондуктивные помехи |
BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивные помехи |
BS EN/EN61000-4-6, уровень 3 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Габариты и масса
| Параметр |
Значение |
| Габаритные размеры |
170 × 120 × 93 мм |
| Масса |
1,93 кг |
| Упаковка |
8 шт.; 16,4 кг; 1,53 CUFT |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтингa.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование.
- Испытания по ЭМС выполнены при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
