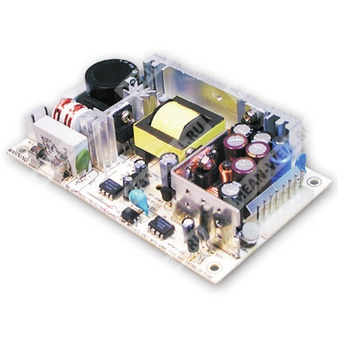

PT-4503 - трёхвыходный импульсный источник питания мощностью 45 Вт с выходом 3,3 В.
PT-4503 — открытый AC/DC источник питания с тремя выходами, предназначенный для питания узлов промышленной и электронной аппаратуры. Модуль обеспечивает напряжения 3,3 В, 5 В и 12 В, рассчитан на суммарную мощность до 45,2 Вт и выполнен в исполнении с естественным охлаждением либо с принудительным обдувом.
Расшифровка партномера PT-4503
| Позиция | Интерпретация |
| PT | Серия источников питания Mean Well PT |
| 4503 | Модель трёхвыходного источника питания с выходом 3,3 В и суммарной мощностью порядка 45 Вт |
Основные особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией либо принудительным обдувом.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 65 кГц.
- 3 выхода: 3,3 В, 5 В, 12 В.
Применение
Промышленные электронные устройства, аппаратура управления, встроенные системы, измерительные и вычислительные устройства, узлы с несколькими напряжениями питания, требующие компактного AC/DC источника питания.
Параметры выходов
| Параметр |
Канал 1 |
Канал 2 |
Канал 3 |
| Номинальное напряжение |
3,3 В |
5 В |
12 В |
| Номинальный ток |
4 А |
4 А |
1 А |
| Диапазон тока |
0…5 А |
0,2…7 А |
0…1,2 А |
| Мощность канала |
— |
— |
— |
| Пульсации и шум |
50 мВ п-п |
50 мВ п-п |
100 мВ п-п |
| Диапазон подстройки напряжения |
3,0…3,6 В |
— |
— |
| Допуск по напряжению |
±2,0% |
+4%, −2% |
±8,0% |
| Линейная стабилизация |
±1,0% |
±1,0% |
±2,0% |
| Нагрузочная стабилизация |
±2,0% |
±2,0% |
±8,0% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| КПД тип. | 72% |
| Входной ток тип. | 1,2 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток тип. | 20 А при 115 В AC; 40 А при 230 В AC, холодный запуск |
| Ток утечки | <1 мА при 240 В AC |
| Возможность питания от постоянного тока | Да, при подключении AC/N(−), AC/L(+) |
Параметры времени и динамики
| Параметр | Значение |
| Время установки, время нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 120…160% от номинальной выходной мощности; срабатывание по схеме hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В по шине +5 В; срабатывание по схеме hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и стойкость
| Параметр | Значение |
| Рабочая температура | −10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 220,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC, 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 127 × 76 × 28 мм |
| Масса | 0,23 кг |
| Упаковка | 72 шт.; 17,6 кг; 1,28 куб. фута |
| Способ охлаждения | Конвекция; принудительный обдув 18 CFM минимум |
| Частота преобразования | 65 кГц |
Разъёмы и выводы
| Разъём | Назначение | Состав выводов |
| CN1 | Вход переменного тока | 1 — AC/N(−), 2 — AC/L(+) |
| CN2 | Выход постоянного тока | 1,2 — +5 В; 3,4,5 — COM; 6 — +V; 7,8 — +3,3 В |
| Рекомендуемые ответные части | — | Molex 5277-02 / 5273-08 или эквивалент; корпус 5195 или эквивалент; клеммы 5194 или эквивалент |
| FG | Заземление | Требуется заземление |
Механические сведения
| Параметр | Значение |
| Монтажные элементы | HS1, HS2 не должны быть замкнуты; M1 — защитное заземление |
| Примечание по монтажу | Все испытания EMC выполнены на установке в металлической пластине 360 мм × 360 мм × 1 мм |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку, линейную регулировку и регулировку по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное изделие.
- Все испытания ЭМС выполнены при монтаже на металлической пластине толщиной 1 мм и должны быть подтверждены в составе конечного оборудования.
- Монтажные отверстия M1 и M2 должны быть соединены с защитным заземлением по требованиям ЭМС.
- Отвод тепла через HS1, HS2 не должен быть нарушен; HS1 и HS2 нельзя замыкать между собой.
- Температурное снижение номинальной мощности: 3,5%/1000 м для моделей с вентилятором и 5%/1000 м для моделей без вентилятора при высоте более 2000 м.
