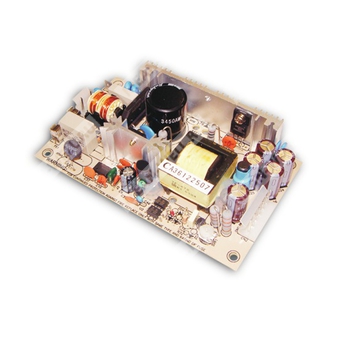

PT-45A - трёхвыходной импульсный источник питания для промышленного применения.
Общее описание
PT-45A относится к серии PT-45 — это 45-ваттный трёхвыходной импульсный источник питания с универсальным входом переменного тока, предназначенный для питания электронной и промышленной аппаратуры. Модель обеспечивает несколько выходных напряжений, высокую плотность компоновки, принудительное или естественное охлаждение за счёт свободной конвекции, а также встроенные защиты от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока.
- Низкий ток утечки: менее 0,5 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100% нагрузке перед отгрузкой.
- Фиксированная частота коммутации: 65 кГц.
- Диапазон регулировки выходного напряжения по каналу CH1.
Расшифровка партномера
| Позиция | Значение |
| PT | Серия источников питания Mean Well PT |
| 45 | Номинальная мощность серии: 45 Вт |
| A | Вариант исполнения с выходами 5 В, 12 В и −5 В |
Выходные характеристики
| Параметр |
PT-45A |
| Количество выходов |
CH1, CH2, CH3 |
| Выход CH1 |
5 В |
| Выход CH2 |
12 В |
| Выход CH3 |
−5 В |
| Номинальный ток CH1 |
3 А |
| Номинальный ток CH2 |
2 А |
| Номинальный ток CH3 |
0,3 А |
| Диапазон тока CH1 |
0,4 ~ 5 А |
| Диапазон тока CH2 |
0,2 ~ 2,5 А |
| Диапазон тока CH3 |
0 ~ 0,5 А |
| Номинальная мощность |
40,5 Вт |
| Максимальная мощность |
45 Вт |
| Допустимая мощность при конвекционном охлаждении |
Номинальная выходная мощность |
| Допустимая мощность при принудительном обдуве |
52 Вт при минимальном потоке 18 CFM |
| Пульсации и шум CH1 |
50 мВп-п |
| Пульсации и шум CH2 |
120 мВп-п |
| Пульсации и шум CH3 |
50 мВп-п |
| Диапазон подстройки напряжения CH1 |
4,75 ~ 5,5 В |
| Допуск выходного напряжения |
±4,0% / ±7,0% / ±5,0% |
| Линейная стабилизация |
±1,0% / ±2,0% / ±1,0% |
| Нагрузочная стабилизация |
±3,0% / ±4,0% / ±1,0% |
| Время установки и нарастания |
800 мс, 20 мс при полной нагрузке |
| Время удержания |
60 мс при полной нагрузке |
Входные характеристики
| Параметр |
PT-45A |
| Диапазон входного напряжения |
90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 440 Гц |
| КПД |
75% (тип.) |
| Входной ток |
1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток |
15 А при 115 В AC; 30 А при 230 В AC, холодный запуск |
| Ток утечки |
< 0,75 мА |
Защита
| Параметр |
PT-45A |
| Перегрузка |
53 ~ 75 Вт по выходной мощности, тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
CH1: 5,75 ~ 6,75 ВDC, тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
Условия эксплуатации
| Параметр |
PT-45A |
| Температура окружающей среды при работе |
-10 ~ +60 °C |
| Влажность при работе |
20 ~ 90% RH, без конденсации |
| Температура хранения |
-20 ~ +85 °C |
| Влажность хранения |
10 ~ 95% RH |
| Температурный коэффициент |
±0,04%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация |
10 ~ 500 Гц, 2G, по 10 мин/цикл, общая продолжительность 60 мин по осям X, Y, Z |
Надёжность
| Параметр |
PT-45A |
| MTBF |
3291,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 456,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр |
PT-45A |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр |
PT-45A |
| Габаритные размеры |
127 × 76 × 28 мм (Д × Ш × В) |
| Масса |
0,21 кг |
| Упаковка |
72 шт.; 17 кг; 1,28 куб. фута |
Подключение
| Разъём |
Назначение |
Сопряжённый корпус |
Контакт |
| CN1, вход AC |
AC/N, AC/L |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
| CN2, выход DC |
+V, +5V, COM, -V |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
Конструкция и схема включения
Частота автогенерации/коммутации: 65 кГц.
Схема содержит входной EMI-фильтр, выпрямитель, силовой коммутирующий каскад, трансформатор, выпрямители и фильтры выходов, схему обнаружения отклонений и узел O.V.P.
На механическом чертеже указаны элементы: HS1, HS2, M1, FS1, разъёмы CN1 и CN2.
Сертификация и соответствие
Соответствие требованиям: UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004.
ЭМС-эмиссия: соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020.
ЭМС-устойчивость: соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, уровень light industry, EAC TP TC 020.
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при ширине полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск напряжения включает установку, линейную и нагрузочную стабилизацию.
- Блок питания рассматривается как компонент, который будет установлен в конечном оборудовании.
- Испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно быть подтверждено на соответствие директивам ЭМС.
- Для выполнения испытаний ЭМС требуется заземление шасси/корпуса.
- Элементы охлаждения HS1 и HS2 не должны быть замкнуты.
- Снижение температуры окружающей среды: 3,5 °C / 1000 м для моделей с вентилятором и 5 °C / 1000 м для моделей без вентилятора при высоте выше 2000 м.
