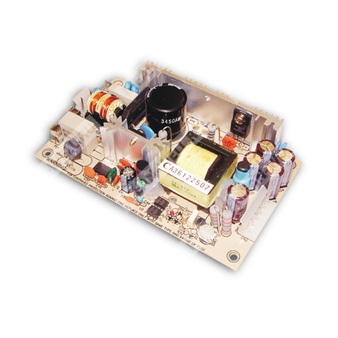

PT-45B - трехканальный импульсный источник питания 45 Вт для промышленной электроники с универсальным AC-входом и защитами.
Расшифровка партномера PT-45B
| Обозначение | Расшифровка |
| PT | Серия импульсных источников питания Mean Well PT |
| 45 | Номинальная выходная мощность 45 Вт |
| B | Модификация с тремя выходами: +5 В, +12 В, -12 В |
Назначение и особенности
PT-45B — источник питания с тремя независимыми выходами, предназначенный для питания электронных узлов промышленной автоматики, приборостроения и оборудования, требующего нескольких уровней постоянного напряжения.
- Универсальный диапазон входного напряжения переменного тока.
- Малый ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание под полной нагрузкой 100%.
- Фиксированная частота переключения 65 кГц.
Выход
| Модель | PT-45B |
| Количество выходов | 3 |
| Выход 1 | +5 В |
| Выход 2 | +12 В |
| Выход 3 | -12 В |
| Номинальный ток выхода 1 | 3 А |
| Номинальный ток выхода 2 | 2 А |
| Номинальный ток выхода 3 | 0,3 А |
| Диапазон регулировки тока выхода 1 | 0,4 ~ 5 А |
| Диапазон регулировки тока выхода 2 | 0,2 ~ 2,5 А |
| Диапазон регулировки тока выхода 3 | 0 ~ 0,5 А |
| Номинальная мощность | 42,6 Вт |
| Максимальная выходная мощность | 53 ~ 75 Вт в зависимости от условий |
| Уровень пульсаций и шума | 50 мВп-п на +5 В; 120 мВп-п на +12 В; 100 мВп-п на -12 В |
| Диапазон подстройки напряжения | Канал 1: 4,75 ~ 5,5 В |
| Допуск выходного напряжения | ±4,0% / ±7,0% / ±5,0% |
| Стабилизация по линии | ±1,0% / ±2,0% / ±1,0% |
| Стабилизация по нагрузке | ±3,0% / ±4,0% / ±1,0% |
| Время установки, время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| Типовой КПД | 75% |
| Типовой входной ток | 0,7 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 15 А при 115 В переменного тока, 30 А при 230 В переменного тока |
| Ток утечки | < 0,75 мА |
Защита
| Перегрузка | 53 ~ 75 Вт, режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Канал 1: 5,75 ~ 6,75 В постоянного тока, режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C, с учетом графика дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C от 0 до 50 °C по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 3291,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 456,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Изоляция и безопасность
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Класс защиты | Класс I с обязательным заземлением |
ЭМС
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень для легкой промышленности; EAC TP TC 020 |
Конструкция и подключения
| Габариты | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 72 шт. / 17 кг / 1,28 куб. фута |
| Частота переключения | 65 кГц |
| Входной разъем | Molex 5277-02 или эквивалент |
| Выходной разъем | Molex 5273-06 или эквивалент |
Назначение выводов
| Входной разъем CN1 | 1: AC/N; 2: AC/L |
| Выходной разъем CN2 | 1: +V; 2, 3: +5V; 4, 5: COM; 6: -V |
| Сопряженные корпуса | Molex 5195 или эквивалент |
| Контакты | Molex 5194 или эквивалент |
Схема работы
Структурная схема включает входной EMI-фильтр, выпрямитель, узел коммутации мощности, трансформаторную развязку, выпрямители и фильтры вторичных цепей, цепь детектирования и схему PWM-управления. Предусмотрена защита O.L.P. и O.V.P.
Примечания
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку напряжения, линейную регулировку и регулировку по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. |
| 5 | При необходимости окончательная проверка ЭМС должна проводиться в составе конечной аппаратуры. |
| 6 | Монтажные отверстия M1 и M2 должны быть заземлены в целях ЭМС. |
| 7 | Температурный дерейтинг: для моделей с вентиляторным охлаждением значение 3,5 °C/1000 м, при высоте выше 2000 м. |
Общие сведения по серии
Серия PT-45 представляет собой трехканальные импульсные источники питания мощностью 45 Вт с несколькими вариантами выходных напряжений. Модификация PT-45B ориентирована на формирование шин +5 В, +12 В и -12 В в одном компактном корпусе с универсальным сетевым входом.
