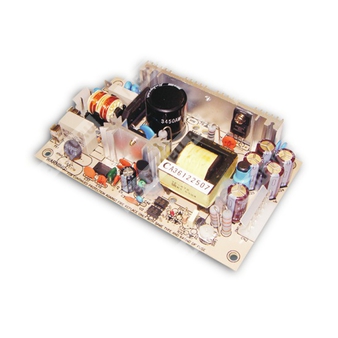

PT-45C - трёхканальный импульсный источник питания для промышленной электроники и аппаратуры автоматизации.
Краткое описание
PT-45C представляет собой сетевой импульсный источник питания с тремя выходными каналами, предназначенный для формирования стабилизированных напряжений питания в составе промышленной и электронной аппаратуры. Модель рассчитана на универсальный диапазон входного напряжения, имеет встроенные виды защиты и обеспечивает работу при естественном охлаждении.
Расшифровка партномера
| Партномер | Расшифровка |
| PT | Серия источников питания Mean Well PT |
| 45 | Номинальная мощность серии 45 Вт |
| C | Исполнение с выходами +5 В, +15 В и -15 В |
Выходные параметры
| Параметр | Значение для PT-45C |
| Количество выходных каналов | 3 |
| Канал 1 | +5 В |
| Канал 2 | +15 В |
| Канал 3 | -15 В |
| Номинальный ток канала 1 | 3 А |
| Номинальный ток канала 2 | 1,6 А |
| Номинальный ток канала 3 | 0,3 А |
| Диапазон регулировки тока канала 1 | 0,4 ... 5 А |
| Диапазон регулировки тока канала 2 | 0,2 ... 2,3 А |
| Диапазон регулировки тока канала 3 | 0 ... 0,5 А |
| Номинальная выходная мощность | 43,5 Вт |
| Максимальная выходная мощность | 53 ... 75 Вт в зависимости от режима перегрузки; для серии указано 75 Вт |
| Диапазон подстройки напряжения канала 1 | 4,75 ... 5,5 В |
| Пульсации и шум, канал 1 | 50 мВ п-п |
| Пульсации и шум, канал 2 | 120 мВ п-п |
| Пульсации и шум, канал 3 | 100 мВ п-п |
| Допуск выходного напряжения | ±4,0% / ±7,0% / ±5,0% |
| Стабилизация по сети | ±1,0% / ±2,0% / ±1,0% |
| Стабилизация по нагрузке | ±3,0% / ±4,0% / ±1,0% |
| Время установки, время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В переменного тока; 127 ... 370 В постоянного тока |
| Диапазон частоты сети | 47 ... 440 Гц |
| КПД, тип. | 75% |
| Потребляемый ток, тип. | 1 А при 115 В AC; 0,7 А при 230 В AC |
| Пусковой ток, тип. | 15 А при 115 В AC; 30 А при 230 В AC, холодный старт |
| Ток утечки | < 0,75 мА |
| Частота переключения | 65 кГц |
Защита
| Параметр | Значение |
| Перегрузка | 53 ... 75 Вт от номинальной выходной мощности; тип защиты: режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Канал 1: 5,75 ... 6,75 В DC; тип защиты: режим hiccup с автоматическим восстановлением после устранения неисправности |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -10 ... +60 °C |
| Рабочая влажность | 20 ... 90% RH, без конденсации |
| Температура и влажность хранения | -20 ... +85 °C, 10 ... 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 ... 50 °C по выходу +5 В |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 3291,3 тыс. ч, min. по Telcordia SR-332 (Bellcore); 456,9 тыс. ч, min. по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 127 × 76 × 28 мм |
| Масса | 0,21 кг |
| Упаковка | 72 шт.; 17 кг; 1,28 CUFT |
| Шаги и разъёмы | Вход: Molex 5277-02 или эквивалент; выход: Molex 5273-06 или эквивалент |
Разъёмы
| Разъём | Контакт | Назначение |
| Входной разъём CN1 | 1 | AC/N |
| Входной разъём CN1 | 2 | AC/L |
| Выходной разъём CN2 | 1 | +V |
| Выходной разъём CN2 | 2, 3 | +5V |
| Выходной разъём CN2 | 4, 5 | COM |
| Выходной разъём CN2 | 6 | -V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов и конденсатора 47 мкФ / 0,1 мкФ параллельно.
- Допуск включает установку, линейную и нагрузочную регулировку.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование.
- Испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Охлаждение осуществляется свободной конвекцией воздуха.
- Провода и нагрузочные элементы по выводам +V и -V должны быть соединены попарно.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением.
