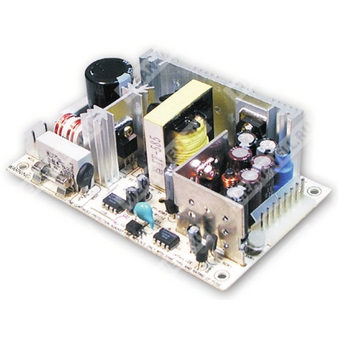

PT-6503 - импульсный источник питания 65 Вт с тремя выходными каналами 3,3 В, 5 В и 12 В.
Расшифровка партномера
| Партномер | Расшифровка |
| PT | Серия источников питания Mean Well |
| 6503 | Номинальная мощность 65 Вт, три выходных канала |
| PT-6503 | Импульсный AC/DC источник питания серии PT, 65 Вт, тройной выход |
Краткое описание
PT-6503 представляет собой импульсный источник питания с универсальным сетевым входом, тремя стабилизированными выходами и встроенными защитами от перегрузки и перенапряжения. Предназначен для промышленной электроники и оборудования, требующего нескольких напряжений питания.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Три выходных канала: 3,3 В, 5 В и 12 В.
- Принудительное воздушное охлаждение и режим свободной конвекции.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Испытание на 100% нагрузке.
- Фиксированная частота переключения 65 кГц.
Выходные параметры
| Канал | Выходное напряжение | Номинальный ток | Диапазон тока | Пульсации и шум | Диапазон регулировки напряжения |
| CH1 | 3,3 В | 6 А | 0…7 А | 50 мВп-п | 3…3,6 В |
| CH2 | 5 В | 6 А | 0,2…10 А | 50 мВп-п | не задан |
| CH3 | 12 В | 1 А | 0…1,2 А | 100 мВп-п | не задан |
| Параметр | Значение |
| Общая максимальная мощность | 61,8 Вт |
| Максимальная суммарная мощность CH1 + CH2 | 54 Вт |
| Стабилизация по линии | ±1,0% / ±1,0% / ±2,0% |
| Стабилизация по нагрузке | ±3,0% / ±3,0% / ±8,0% |
| Время установки, нарастания | 800 мс, 50 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД, тип. | 72% |
| Потребляемый ток, тип. | 1,8 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 120…160% от номинальной мощности; защита с режимом hiccup, восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В на выходе +5 В; защита с режимом hiccup, восстановление после устранения неисправности |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -11; BS EN/EN55035; light industry level; EAC TP TC 020 |
MTBF
| Показатель | Значение |
| MTBF | 2915,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 392,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и упаковочные данные
| Параметр | Значение |
| Размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,28 кг |
| Упаковка | 54 шт.; 16,2 кг; 1,28 CUFT |
Подключение
| Разъём | Назначение | Сопряжённый корпус | Контакт |
| CN1 | Вход переменного тока | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| CN2 | Выход постоянного тока | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| Разъём CN1 | Назначение |
| 1 | AC/N(-) |
| 2 | AC/L(+) |
| Разъём CN2 | Назначение |
| 1, 2 | +5 В |
| 3, 4, 5 | COM |
| 6 | +V |
| 7, 8 | +3,3 В |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск по напряжению включает установку, линейную регуляцию и регуляцию нагрузки.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие.
- Монтаж при испытаниях ЭМС выполняется на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Все выводы безопасности HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением.
- Температура окружающей среды принижается по 3,5 °C на каждые 1000 м высоты для моделей с вентилятором и по 5 °C на каждые 1000 м для моделей с принудительным воздушным охлаждением при высоте более 2000 м.
