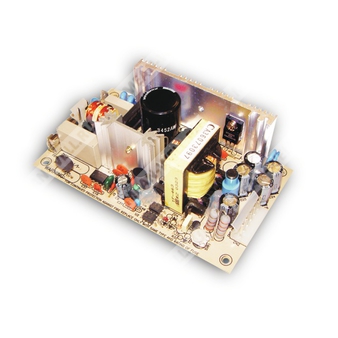

PT-65A - трёхканальный импульсный источник питания 65 Вт с универсальным входом для промышленной аппаратуры.
Серия: PT-65
Назначение: питание электронных и промышленных устройств с тремя выходными каналами и встроенными схемами защиты.
Расшифровка партномера
| Партномер | Расшифровка |
| PT | Серия источников питания Mean Well PT |
| 65 | Номинальная мощность 65 Вт |
| A | Вариант исполнения с выходами 5 В, 12 В и -5 В |
Краткое описание серии
PT-65A представляет собой трёхканальный импульсный источник питания открытого исполнения с универсальным входом переменного тока, рассчитанный на питание аппаратуры, требующей нескольких изолированных выходов. Модель относится к серии PT-65 и предназначена для применения в промышленной электронике, системах управления и смежных областях, где требуется компактный источник питания с защитой от перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Низкий ток утечки: менее 0,75 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузки приработкой.
- Фиксированная частота коммутации 65 кГц.
- Два года гарантии.
Выходные параметры
| Модель | PT-65A |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -5 В |
| Номинальный ток 1 | 5,5 А |
| Номинальный ток 2 | 2,5 А |
| Номинальный ток 3 | 0,5 А |
| Диапазон тока 1 | 0,4...7 А |
| Диапазон тока 2 | 0,2...3,2 А |
| Диапазон тока 3 | 0...0,7 А |
| Номинальная мощность | 60 Вт |
| Максимальная мощность | Рекомендуется до 73...95 Вт в зависимости от условий охлаждения; для конвекции — 65 Вт, с принудительным обдувом 18 CFM минимум — 72 Вт |
| Диапазон регулировки напряжения | CH1: 4,75...5,5 В |
| Пульсации и шум | CH1: 50 мВп-п; CH2: 120 мВп-п; CH3: 50 мВп-п |
| Допуск по напряжению | ±4,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±3,0% |
| Время установки, нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Защита от перенапряжения | 5,75...6,75 В пост. тока по CH1 |
| Схема защиты | Hiccup mode, автоматическое восстановление после устранения неисправности |
Входные параметры
| Диапазон входного напряжения | 90...264 В переменного тока, 127...370 В постоянного тока |
| Диапазон входной частоты | 47...440 Гц |
| КПД типовой | 76% |
| Потребляемый ток, типовой | 1,5 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки | <0,75 мА |
Условия эксплуатации
| Рабочая температура | -10...+60 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | 0,04%/°C в диапазоне 0...50 °C по выходу +5 В |
| Вибрация | 10...500 Гц, 2G, по 10 минут на цикл, общая продолжительность 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Параметры надёжности и размеры
| MTBF | 3291,3 тыс. часов по Telcordia SR-332 (Bellcore); 456,9 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,25 кг |
| Упаковка | 54 шт.; 15,9 кг; 1,28 куб. фута |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием параллельно подключённого конденсатора 0,1 мкФ и керамического конденсатора 47 мкФ.
- Линии связи и чувствительные провода должны быть выполнены в виде скрученной пары и размещены на расстоянии не менее 100 мм от проводов входной сети.
- Длина проводов должна быть как можно меньше.
- Источник питания является компонентом, предназначенным для установки в конечное изделие.
- Все испытания по ЭМС выполняются при монтаже блока на металлической панели 360 мм × 360 мм толщиной 1 мм.
- Для обеспечения соответствия требованиям ЭМС могут потребоваться дополнительные меры в составе конечного оборудования.
- Клеммы HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением.
- Для исполнения с вентиляторным охлаждением допустимая высота эксплуатации выше 2000 м снижается на 3,5 °C на каждые 1000 м.
- Для исполнения без вентилятора допустимая высота эксплуатации выше 2000 м снижается на 5 °C на каждые 1000 м.
