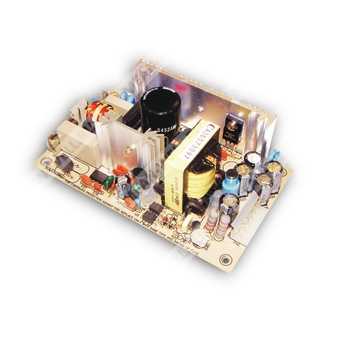

PT-65B - трехканальный импульсный источник питания для промышленного питания нагрузок с выходами 5 В, 12 В и -12 В.
PT-65B — это 65-ваттный источник питания с тремя выходами, предназначенный для преобразования сетевого переменного/постоянного напряжения в стабилизированные низковольтные шины питания для электронной аппаратуры, систем управления и промышленной автоматики.
Расшифровка партномера
| Элемент |
Расшифровка |
| PT |
Серия источников питания Mean Well |
| 65 |
Номинальная мощность 65 Вт |
| B |
Вариант исполнения с тремя выходами: 5 В, 12 В и -12 В |
Сведения о модели
| Параметр |
Значение |
| Модель |
PT-65B |
| Тип |
Импульсный источник питания с тремя выходами |
| Номинальная мощность |
65 Вт |
| Топология |
Сетевой AC/DC источник питания |
| Частота преобразования |
65 кГц |
Выход
| Параметр |
Значение для PT-65B |
| Количество каналов |
3 |
| Канал 1 |
5 В |
| Канал 2 |
12 В |
| Канал 3 |
-12 В |
| Номинальный ток |
5,5 А / 2,5 А / 0,5 А |
| Диапазон тока |
0,4–7 А / 0,2–3,2 А / 0–0,7 А |
| Суммарная номинальная мощность |
63,5 Вт |
| Регулировка напряжения |
Канал 1: 4,75–5,5 В |
| Пульсации и шум |
50 мВp-p / 120 мВp-p / 50 мВp-p |
| Допуск по напряжению |
±4,0% / ±7,0% / ±5,0% |
| Линейная стабилизация |
±1,0% / ±2,0% / ±1,0% |
| Нагрузочная стабилизация |
±3,0% / ±4,0% / ±1,0% |
| Время установки, нарастания |
800 мс, 20 мс при полной нагрузке |
| Время удержания |
60 мс при полной нагрузке |
| Защита от перенапряжения |
5,75–6,75 В постоянного тока на канале 1 |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты |
47–440 Гц |
| КПД |
77% (тип.) |
| Входной ток |
1,5 А при 115 В AC / 0,9 А при 230 В AC |
| Пусковой ток |
Холодный старт: 20 А при 115 В AC / 40 А при 230 В AC |
| Ток утечки |
<0,75 мА |
Защита
| Параметр |
Значение |
| Перегрузка |
Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75–6,75 В постоянного тока на канале 1 |
| Примечание по защите |
Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10…+60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-20…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,04%/°C (0…50 °C) по выходу +5 В |
| Вибрация |
10–500 Гц, 2G, 10 минут/цикл, в течение 60 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
Надежность
| Параметр |
Значение |
| MTBF |
3291,3 тыс. ч. минимум по Telcordia SR-332 (Bellcore) |
| MTBF |
456,9 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр |
Значение |
| Габариты |
127 × 76 × 42 мм |
| Масса |
0,25 кг |
| Упаковка |
54 шт.; 15,9 кг; 1,28 куб. фута |
Подключение
| Параметр |
Значение |
| Входной разъем AC |
Molex 5277-02 или эквивалент |
| Разъем выходов DC |
Molex 5273-06 или эквивалент |
| Сопряженные корпуса |
Molex 5195 или эквивалент |
| Сопряженные контакты |
Molex 5194 или эквивалент |
Обозначение выводов
| Разъем |
Контакт |
Назначение |
| CN1 |
1 |
AC/N |
| CN1 |
2 |
AC/L |
| CN2 |
1 |
V2 |
| CN2 |
2, 3 |
+5 В |
| CN2 |
4, 5 |
COM |
| CN2 |
6 |
V3 |
Особенности
- Универсальный вход AC с полным диапазоном.
- Низкий ток утечки: менее 0,5 мА.
- Защита: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией.
- Испытание на 100% полной нагрузке при обкатке.
- Фиксированная частота коммутации 65 кГц.
- Ресурсная наработка, рассчитанная по нормативным методикам MTBF.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц, с использованием 12-дюймовой витой пары с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск напряжения включает допуски установки, линейной стабилизации и стабилизации по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже на металлической монтажной пластине 360 мм × 360 мм.
- Перед проверкой ЭМС конечного изделия необходимо подтвердить соответствие всей системы требованиям директив ЭМС.
- Для повышения помехозащищенности может потребоваться снижение длины входных проводов и организация корректного заземления.
- Клеммы HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением.
- При эксплуатации на высоте выше 2000 м требуется снижение нагрузки: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей с безвентиляторным охлаждением.
