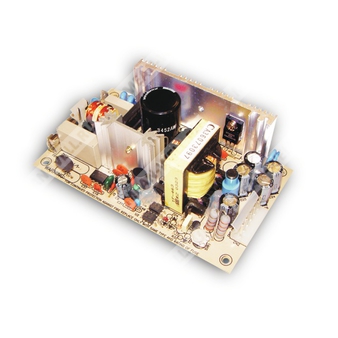

PT-65C - трехканальный импульсный источник питания 65 Вт для промышленной аппаратуры.
PT-65C — трехканальный AC/DC источник питания серии PT-65 с универсальным входом и суммарной выходной мощностью до 65 Вт. Модель предназначена для формирования трех изолированных выходов: +5 В, +15 В и -15 В.
Расшифровка партномера
| Позиция в партномере |
Значение |
| PT |
Серия источников питания Mean Well PT |
| 65 |
Номинальная мощность класса 65 Вт |
| C |
Вариант исполнения с выходами +5 В, +15 В и -15 В |
Краткое описание серии
- Универсальный сетевой вход переменного тока.
- Низкий ток холостого хода: менее 0,5 мА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- 100% испытание под полной нагрузкой.
- Фиксированная частота коммутации 65 кГц.
Схема выходов
CH1: +5 В
CH2: +15 В
CH3: -15 В
Основные электрические параметры
| Параметр |
Значение для PT-65C |
| Номинальные выходные напряжения |
+5 В, +15 В, -15 В |
| Номинальные токи |
CH1: 5,5 А; CH2: 2,5 А; CH3: 0,5 А |
| Диапазон регулировки тока |
CH1: 0,4–7 А; CH2: 0,2–3,2 А; CH3: 0–0,7 А |
| Номинальная мощность |
65 Вт |
| Выходная мощность при конвекции |
Номинальная выходная мощность |
| Выходная мощность при принудительном обдуве |
72 Вт при минимальном воздушном потоке 18 CFM |
| Диапазон подстройки напряжения |
CH1: 4,75–5,5 В |
| Пульсации и шум |
CH1: 50 мВ p-p; CH2: 120 мВ p-p; CH3: 100 мВ p-p |
| Стабилизация по сети |
±4,0% / ±7,0% / ±5,0% |
| Стабилизация по нагрузке |
±1,0% / ±2,0% / ±1,0% |
| Время запуска, нарастания |
800 мс, 20 мс при полной нагрузке |
| Время удержания |
60 мс при полной нагрузке |
| Допуск по напряжению |
±3,0% / ±4,0% / ±3,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон входной частоты |
47–440 Гц |
| КПД типовой |
77% |
| Входной ток типовой |
1,5 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток типовой |
20 А при 115 В AC; 40 А при 230 В AC, холодный старт |
| Ток утечки |
Менее 0,75 мА |
| Частота преобразования |
65 кГц |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
Тип: hiccup mode, автоматическое восстановление после устранения неисправности |
| Диапазон срабатывания защиты по перегрузке |
73–95 Вт номинальной выходной мощности |
| Защита от перенапряжения |
5,75–6,75 В DC по CH1 |
| Тип защиты от перенапряжения |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10…+60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения и влажность |
-20…+85 °C, 10–95% RH |
| Температурный коэффициент |
0,04%/°C в диапазоне 0…50 °C по выходу +5 В |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр |
Значение |
| MTBF |
3291,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 456,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр |
Значение |
| Габаритные размеры |
127 × 76 × 42 мм (Д × Ш × В) |
| Масса |
0,25 кг |
| Упаковка |
54 шт.; 15,9 кг; 1,28 куб. фута |
Разъемы
| Назначение |
Тип |
Контакты |
Назначение контактов |
| Выходной разъем DC (CN2) |
Molex 5273-06 или эквивалент |
1 |
V2 |
| Выходной разъем DC (CN2) |
Molex 5273-06 или эквивалент |
2, 3 |
+5 В |
| Выходной разъем DC (CN2) |
Molex 5273-06 или эквивалент |
4, 5 |
COM |
| Выходной разъем DC (CN2) |
Molex 5273-06 или эквивалент |
6 |
V3 |
| Входной разъем AC (CN1) |
Molex 5277-02 или эквивалент |
1 |
AC/N |
| Входной разъем AC (CN1) |
Molex 5277-02 или эквивалент |
2 |
AC/L |
Механические и монтажные особенности
| Параметр |
Значение |
| Ориентация монтажа |
Горизонтальная |
| Предохранитель |
F4A/250V |
| Примечание по монтажу |
HS1 и HS2 не должны быть закорочены |
| Заземление |
M1 — защитное заземление; заземление обязательно |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой скрученной пары проводов, оконцованных параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск напряжения включает установленный допуск, линейную нестабильность и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие.
- Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм × 1 мм.
- Окончательное подтверждение соответствия ЭМС должно выполняться в составе конечного оборудования.
- Источник питания не должен применяться без заземления.
- HS1 и HS2 не должны быть закорочены.
- Температурное дерейтингирование составляет 3,5 °C/1000 м при безвентиляторном исполнении и 5 °C/1000 м при исполнении с вентилятором для высоты более 2000 м.
- Время восстановления после устранения неисправности реализовано автоматически.
