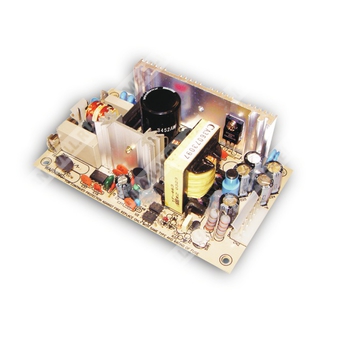

PT-65D - импульсный источник питания 65 Вт с тремя выходами для промышленной электроники.
PT-65D — 65-ваттный трехканальный импульсный источник питания AC/DC с универсальным входом, предназначенный для питания электронных и промышленно-автоматизированных систем.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PT | Серия импульсных источников питания Mean Well |
| 65 | Номинальная мощность 65 Вт |
| D | Модификация с выходами 5 В, 12 В и 24 В |
Краткие особенности
- Универсальный диапазон входного напряжения AC.
- Три независимых выходных канала.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полную нагрузку.
- Фиксированная частота преобразования 65 кГц.
Выход
| Параметр | Значение для PT-65D |
|---|
| Выходные каналы | CH1, CH2, CH3 |
| Номинальное выходное напряжение | CH1: 5 В, CH2: 12 В, CH3: 24 В |
| Номинальный ток | CH1: 4 А, CH2: 2 А, CH3: 1 А |
| Диапазон регулировки тока | CH1: 0,5 ~ 5 А; CH2: 0,2 ~ 4 А; CH3: 0,2 ~ 1,3 А |
| Номинальная мощность | 68 Вт |
| Пульсации и шум | CH1: 50 мВ п-п; CH2: 100 мВ п-п; CH3: 200 мВ п-п |
| Диапазон подстройки напряжения | CH1: 4,75 ~ 5,5 В |
| Стабилизация по сети | ±4,0% / ±6,0% |
| Стабилизация по нагрузке | ±3,0% / ±2,0% / ±5,0% |
| Время установки, нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД тип. | 79% |
| Входной ток тип. | 1,5 А / 115 В AC, 0,9 А / 230 В AC |
| Пусковой ток тип. | Холодный старт 20 А / 115 В AC, 40 А / 230 В AC |
| Ток утечки | <0,75 мА |
Защита
| Функция | Описание |
|---|
| Перегрузка | 73 ~ 95 Вт, в зависимости от режима; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В DC по CH1; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) по выходу +5 В |
| Вибрация | 10 ~ 500 Гц, 2G, 10 минут/цикл, по осям X, Y, Z в течение 60 минут на каждую ось |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC; 1 мин |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 3291,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 456,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,25 кг |
| Упаковка | 54 шт. / 15,9 кг / 1,28 куб. фута |
Подключение
| Разъем | Назначение |
|---|
| Входной разъем CN1 | Molex 5277-02 или эквивалент |
| Выходной разъем CN2 | Molex 5273-06 или эквивалент |
| CN1, вход | Контакт | Назначение |
|---|
| Molex 5277-02 | 1 | AC/N |
| 2 | AC/L |
| CN2, выход | Контакт | Назначение |
|---|
| Molex 5273-06 | 1 | V2 |
| 2, 3 | +5 В |
| 4, 5 | COM |
| 6 | V3 |
Примечание: для PT-65D выводы CN2: контакт 2 — +5 В, контакты 3, 4, 5 — COM.
Механические данные
| Параметр | Значение |
|---|
| Крепление | На шасси, с обязательным заземлением через M1 |
| Требование к радиаторам | HS1 и HS2 не должны быть закорочены |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает погрешность установки, стабилизацию по сети и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Реальные испытания ЭМС выполняются в составе оборудования, установленного на металлической пластине 360 мм × 360 мм, с кабелями 1 м.
- Монтажный провод FG должен быть подсоединен к защитному заземлению.
- Рекомендуется обеспечивать принудительное охлаждение при повышенной температуре окружающей среды с учетом кривых снижения нагрузки.
- Рабочая температура снижается на 3,5 °C на 1000 м для моделей с вентилятором и на 5 °C на 1000 м для моделей без вентилятора при высоте свыше 2000 м.
