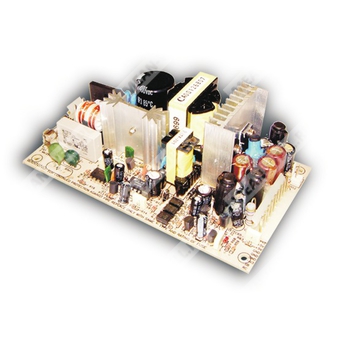

PTSB-50A — тройной импульсный источник питания 50 Вт с функцией ATX и дистанционным управлением.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| PTSB | Серия | Импульсный источник питания Mean Well серии PTSb |
| 50 | Мощность | 50 Вт |
| A | Модификация | Вариант A: выходы CH1 5 В, CH2 12 В, CH3 -5 В, CH4 5VSB |
Назначение и особенности
PTSB-50A — это компактный источник питания с тремя основными выходами и дежурным выходом 5VSB, предназначенный для применения в системах с функциями, близкими к ATX. Устройство работает от универсальной сети переменного тока, имеет встроенное дистанционное управление включением, защиту от короткого замыкания, перегрузки и перенапряжения, а также охлаждение за счет естественной конвекции.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Низкопрофильное исполнение 1U, высота 42 мм.
- Встроенное дистанционное включение и выключение.
- Дежурный выход 5 В при 0,3 А и логическая блокировка.
- 100% испытание под полной нагрузкой в процессе прогонки.
- Фиксированная частота коммутации 65 кГц.
Выходные параметры
| Параметр |
Значение для PTSB-50A |
| Количество выходов | 4 |
| Выход CH1 | 5 В |
| Выход CH2 | 12 В |
| Выход CH3 | -5 В |
| Выход CH4 | 5VSB |
| Номинальный ток CH1 | 4 А |
| Номинальный ток CH2 | 2 А |
| Номинальный ток CH3 | 0,7 А |
| Номинальный ток CH4 | 0,3 А |
| Диапазон тока CH1 | 0,5–5 А |
| Диапазон тока CH2 | 0,2–2,5 А |
| Диапазон тока CH3 | 0–1 А |
| Диапазон тока CH4 | 0,3–0,5 А |
| Номинальная мощность | 49 Вт |
| Пиковая нагрузка 1 мин. | 63,5 Вт |
| Пульсации и шум, CH1 | 50 мВ п-п |
| Пульсации и шум, CH2 | 120 мВ п-п |
| Пульсации и шум, CH3 | 100 мВ п-п |
| Пульсации и шум, CH4 | 100 мВ п-п |
| Допуск по напряжению CH1 | ±5,0% |
| Допуск по напряжению CH2 | ±1,0% |
| Допуск по напряжению CH3 | ±3,0% |
| Допуск по напряжению CH4 | ±5,0% |
| Регулирование по линии CH1 | ±1,0% |
| Регулирование по линии CH2 | ±2,0% |
| Регулирование по линии CH3 | ±2,0% |
| Регулирование по линии CH4 | ±1,0% |
| Регулирование по нагрузке CH1 | ±3,0% |
| Регулирование по нагрузке CH2 | ±4,0% |
| Регулирование по нагрузке CH3 | ±5,0% |
| Регулирование по нагрузке CH4 | ±3,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон входной частоты | 47–440 Гц |
| Типовая эффективность | 76% |
| Типовой входной ток | 1,2 А при 115 В переменного тока; 0,7 А при 230 В переменного тока |
| Пусковой ток | 20 А при 115 В переменного тока; 40 А при 230 В переменного тока, холодный старт |
| Ток утечки | <1 мА при 240 В переменного тока |
| Время установки, время нарастания | 600 мс, 20 мс при 230 В переменного тока; 800 мс, 23 мс при 115 В переменного тока |
| Время удержания | 70 мс при 230 В переменного тока; 15 мс при 115 В переменного тока |
Защиты
| Параметр |
Значение |
| Перегрузка | 66–85 Вт по номинальной выходной мощности |
| Тип защиты от перегрузки | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 5,75–6,75 В постоянного тока на CH1 |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Имеется |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -10…+60 °C, с учетом кривой дерейтирования |
| Температура хранения и влажность | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,04%/°C в диапазоне 0…50 °C по выходу +5 В |
| Вибрация | 10–500 Гц, 2G, 10 минут/цикл, в течение 60 минут по осям X, Y, Z |
Электробезопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности | Соответствие требованиям UL1950, TUV EN60950 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-FG: 1,5 кВ переменного тока; выход-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм между входом-выходом, входом-FG и выходом-FG |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF | 244,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 137,5 × 81,5 × 42 мм (Д × Ш × В) |
| Масса | 0,26 кг |
| Упаковка | 48 шт.; 13,5 кг; 1,35 куб. фута |
Подключение
Входной разъем переменного тока (CN1): MOLEX 5273-03 или эквивалент.
Выходной разъем постоянного тока (CN2): MOLEX 5273-4, 5 или эквивалент.
Разъем дистанционного управления (CN4): 1 — +12 В, 2 — GND.
| CN1 |
Назначение |
CN2 |
Назначение |
CN4 |
Назначение |
| 1 | AC/N | 1 | V2 | 1 | +12 В |
| 2 | Нет вывода | 2, 3 | +5 В | 2 | GND |
| 3 | AC/L | 4, 5, 6 | COM | | |
| | 7 | -V3 | | |
| | 8 | +5VSB | | |
| | 9 | R.C. | | |
Примечания
- Все параметры, специально не оговоренные иначе, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
- Максимальная скважность 10% допускается в пределах каждого 10-минутного интервала. Средняя выходная мощность не должна превышать номинальную.
