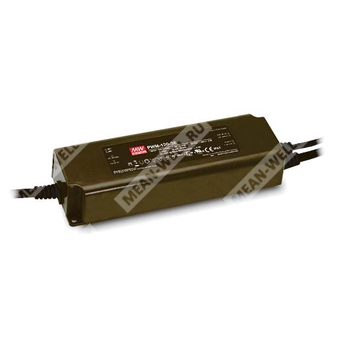

PWM-120-12 — 120-ваттный AC/DC светодиодный драйвер с PWM-выходом для светодиодных лент и систем диммирования.
PWM-120-12 — это источник питания постоянного напряжения мощностью 120 Вт с ШИМ-выходом, предназначенный для питания светодиодных лент и других нагрузок, требующих стабилизированного напряжения 12 В с регулированием яркости изменением скважности выходного сигнала.
Расшифровка партномера
| Партномер | Расшифровка |
| PWM | Серия драйверов светодиодов с PWM-выходом |
| 120 | Номинальная мощность 120 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Описание
Серия PWM-120 представляет собой AC/DC драйвер светодиодов мощностью 120 Вт с режимом постоянного напряжения и PWM-формой выходного сигнала. Решение предназначено для поддержания цветовой температуры и равномерности яркости при работе со всеми типами светодиодных лент. Модель PWM-120-12 работает от сети переменного тока 90...305 В AC и выпускается в исполнении на 12 В. Благодаря высокому КПД до 88,5% и бескорпусному вентиляторному исполнению серия способна работать в расширенном диапазоне температур корпуса при свободной конвекции. Степень защиты IP67 позволяет применять изделие в сухих, влажных и сырых помещениях. Диммирование реализовано изменением скважности выходного тока.
Особенности
- Постоянное напряжение, PWM-выход.
- Применение для аварийного освещения согласно IEC 61347-2-13.
- Встроенная активная коррекция коэффициента мощности и конструкция класса II.
- Потребление холостого хода менее 0,5 Вт; потребление в режиме ожидания менее 0,5 Вт для типов DA/DA2.
- Полная заливка и защита на уровне IP67.
- Варианты функций: 3 в 1 диммирование с режимом dim-to-off; DALI/DALI-2.
- Минимальный уровень диммирования 0,2% для типа DALI.
- Типичный срок службы более 50 000 часов.
- Предназначен для светодиодных лент, внутреннего, декоративного, архитектурного и промышленного освещения.
- Исполнение типа HL допускает применение в опасных зонах класса I, дивизион 2.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное освещение.
- Архитектурное освещение.
- Промышленное освещение.
- Аварийное освещение.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 10 А |
| Номинальная мощность | 120 Вт |
| Диапазон диммирования | 0...100% |
| Частота PWM | 1,47 кГц для Blank/DA-типа |
| Время запуска, нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 16 мс при 230 В AC или 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,93 при 277 В AC, при полной нагрузке |
| КПД | 88,5% |
| Потребляемый ток | 1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток | 60 А, ширина импульса 520 мкс, измерено при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | < 0,25 мА при 277 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 108...130% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Для 12 В и 24 В — режим hiccup; для 36 В и 48 В — отключение выхода; восстановление после повторного включения. Для типа DA2 — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 15...17 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -40...+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...45 °C, кроме 0...40 °C для 12 В) |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, 72 мин. на ось по X, Y, Z |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для типов DA/DA2; устройство типа 6 (DT6) |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсным помехам Line-Line 2 кВ, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 2243,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 228,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Упаковка | 0,97 кг; 15 шт. / 15,6 кг / 0,87 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Подробности см. в разделе статических характеристик.
- Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС-показатели зависят от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС-директиве для собранного изделия.
- Серия соответствует ожидаемому ресурсу более 50 000 часов при температуре Tcase, особенно в контрольной точке tc (или TMP по DLC), около 75 °C или ниже.
- Сведения о гарантии на сайте MEAN WELL не включены.
- Снижение допустимой температуры окружающей среды на высоте свыше 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением, а также при монтаже с обеспечением водозащиты, следует руководствоваться руководством пользователя.
- Согласно IEC 62386-101/102, для типов DA/DA2 время запуска необходимо проверять с DALI-контроллером, поддерживающим функцию подачи питания DALI; в противном случае время запуска будет более 0,5 с для типа DA.
Указание по подключению: для Blank-type применяются клеммы DIM+ и DIM- для 3-в-1 диммирования; для DA/DA2-type используются DA+ и DA-. Клемму DIM- нельзя соединять с -V.
