PWM-120-12DA2
PWM-120-12DA2 - 120-ваттный AC/DC драйвер с PWM-выходом 12 В и интерфейсом DALI-2 для светодиодных лент.
Ниже приведено расширенное описание компонента PWM-120-12DA2 для применения в системах светодиодного освещения, промышленной электронике и источниках питания.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PWM | Серия источников питания с PWM-стиль выходом |
| 120 | Номинальная мощность 120 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| DA2 | Исполнение с управлением DALI-2 |
Краткое назначение

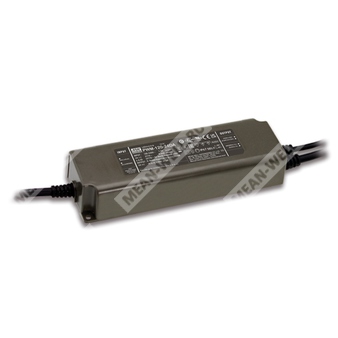

Компонент PWM-120-12DA2 представляет собой герметизированный AC/DC светодиодный драйвер постоянного напряжения 12 В мощностью 120 Вт с PWM-регулированием яркости и интерфейсом DALI-2.
Особенности
- Драйвер с выходом постоянного напряжения и PWM-стиль регулирования.
- Диапазон входного напряжения сети: 90 ~ 305 В переменного тока.
- Исполнение для 12 В; для серии доступны варианты 12 / 24 / 36 / 48 В, при этом обозначение DA2 относится к DALI-2 исполнению для 12 В / 24 В.
- Номинальная выходная мощность для 12 В исполнения: 120 Вт.
- Диапазон регулирования яркости: 0 ~ 100%.
- Частота PWM: 2,5 кГц для исполнения DA2.
- Высокая эффективность преобразования.
- Встроенный активный корректор коэффициента мощности.
- Класс II по конструкции.
- Полностью залитое исполнение с уровнем защиты IP67.
- Подходит для сухих, влажных и мокрых условий эксплуатации.
- Поддержка DALI-2 управления освещением.
- Минимальный уровень диммирования для DALI-исполнения: 0,2%.
- Применение в аварийном освещении допускается согласно IEC 61347-2-13.
- Серия предназначена для питания светодиодных лент и аналогичных нагрузок постоянного напряжения.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение.
- Применение в установках класса I, division 2, hazardous location для исполнения Type HL.
Описание
Серия PWM-120 — это AC/DC драйверы светодиодов мощностью 120 Вт с постоянным выходным напряжением и PWM-стилем регулирования. Устройство предназначено для поддержания стабильной цветовой температуры и равномерной яркости при работе со светодиодными лентами. Модель работает от сети 90 ~ 305 В AC и обеспечивает выход 12 В DC. Для исполнения DA2 реализовано управление по DALI-2, что позволяет использовать драйвер в цифровых системах управления освещением. Корпус имеет полностью герметизированное исполнение с уровнем защиты IP67, допускающим эксплуатацию в сухих, влажных и мокрых зонах. Драйвер рассчитан на работу при естественной конвекции без вентилятора.
Таблица параметров по группам
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 10 А |
| Номинальная выходная мощность | 120 Вт |
| Диапазон диммирования | 0 ~ 100% |
| Частота PWM | 2,5 кГц для DA2-исполнения |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 16 мс при 230 В AC или 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC, 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC, PF > 0,96 при 230 В AC, PF > 0,93 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток | 60 А при холодном старте, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | < 0,25 мА при 277 В AC |
| Потребление без нагрузки / в режиме ожидания | < 0,5 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 108 ~ 130% от номинальной выходной мощности; режим восстановления после устранения неисправности |
| Короткое замыкание | Для 12 В / 24 В: hiccup mode; для 36 В / 48 В: shutdown mode. Для DA2-исполнения: hiccup mode с автоматическим восстановлением после устранения неисправности. |
| Перенапряжение | 15 ~ 17 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40 ~ +90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C при 0 ~ 45 °C, кроме 0 ~ 40 °C для 12 В |
| Вибрация | 10 ~ 500 Гц, 5G, по 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
Надежность и габариты
| Параметр | Значение |
| MTBF | 2243,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 228,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса / упаковка | 0,97 кг; 15 шт. / 15,6 кг / 0,87 куб. фута |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 type HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA / DA2; устройство типа 6 (DT6) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к импульсным помехам line-line 2 кВ, EAC TP TC 020 |
| Общее гармоническое искажение | THD < 20% при нагрузке ≥ 60% для 115 В AC и 230 В AC; при нагрузке ≥ 75% для 277 В AC |
Указания по диммированию
Принцип PWM-выхода: диммирование достигается изменением скважности выходного тока.
Подключение выполняется между выводами DA+ и DA- для DALI-исполнений или между DIM+ и DIM- для исполнения Blank-type. Для данной модели PWM-120-12DA2 используется интерфейс DALI-2.
Для DALI-исполнения первый шаг диммирования фиксирован на уровне 0,2% выходного сигнала.
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Для деталей следует учитывать статическую характеристику.
- Время установки измеряется при первом холодном пуске. Повторные включения и выключения могут увеличивать это время.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; при полной установке ЭМС-параметры должны быть повторно подтверждены изготовителем конечного изделия.
- Серия соответствует типичному ресурсу более 50 000 часов при температуре корпуса в точке Tcase, особенно в точке tc, около 75 °C или ниже.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей.
- Для установки с учетом водозащиты и особенностей применения следует руководствоваться руководством пользователя перед вводом в эксплуатацию.
- Согласно IEC 62386-101/102, при использовании DALI-контроллера, поддерживающего функцию включения питания DALI, время установки должно проверяться в составе такой системы; иначе оно может быть более 0,5 с для DA-исполнений.
Дополнительные сведения по конструкции
Серия выполнена в герметизированном корпусе с присоединительными проводами для входной сети, выходной цепи и цепи управления. Предусмотрены модификации для Blank, DA и DA2; для PWM-120-12DA2 актуально исполнение с DALI-2 управлением, выходом 12 В и IP67-защитой.
