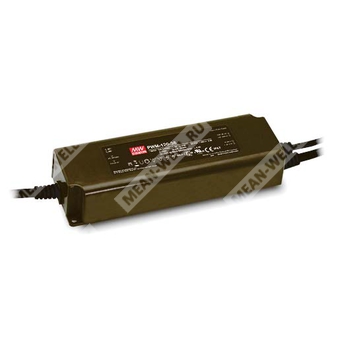

PWM-120-24
PWM-120-24 - 120-ваттный AC/DC светодиодный драйвер с постоянным напряжением и ШИМ-выходом.
Описание
Серия PWM-120 представляет собой AC/DC драйвер светодиодов мощностью 120 Вт с режимом постоянного напряжения и ШИМ-формой выходного сигнала. Устройство предназначено для питания светодиодных лент и других систем светодиодного освещения, где требуется сохранение цветовой температуры и однородности яркости при управлении за счёт изменения скважности выходного тока.
Модель PWM-120-24 имеет номинальное выходное напряжение 24 В и относится к исполнению мощностью 120 Вт. Диапазон питающего напряжения составляет 90–305 В переменного тока. Серия выполнена без вентилятора, имеет высокий КПД и допускает работу в условиях повышенной влажности и в средах с различной степенью запылённости и влажности при соблюдении требований по IP67.
Источник питания оснащён функцией диммирования. Для исполнения Blank-Type поддерживается управление 0–10 В постоянного тока, ШИМ-сигналом 10 В и сопротивлением. Для исполнения DA/DA2 применяется интерфейс DALI/DALI-2 в зависимости от типа. Устройство ориентировано на применение в светодиодных лентах, интерьерном, декоративном, архитектурном и промышленном освещении.
Расшифровка партномера
| Позиция в партномере | Значение |
| PWM | Серия светодиодных драйверов с ШИМ-выходом |
| 120 | Номинальная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Постоянное напряжение, ШИМ-форма выходного сигнала.
- Широкий диапазон входного напряжения 90–305 В переменного тока.
- Высокий КПД до 90% для модели 24 В.
- Безвентиляторное исполнение.
- Полная герметизация с уровнем защиты IP67.
- Функции диммирования: 3-в-1, DALI/DALI-2 в зависимости от исполнения.
- Встроенная активная коррекция коэффициента мощности.
- Класс II по конструкции.
- Малая потребляемая мощность холостого хода и в режиме ожидания.
- Минимальный уровень диммирования 0,2% для исполнения DALI.
- Типовой срок службы более 50 000 часов.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение в соответствии с IEC61347-2-13.
- Применение в опасных зонах класса I, division 2 для типа HL.
Основные параметры
| Параметр | Значение |
| Модель | PWM-120-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 120 Вт |
| Диапазон диммирования | 0–100% |
| Частота ШИМ | 1,47 кГц для Blank/DA-Type, 2,5 кГц для DA2-Type |
| Время запуска, нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 16 мс при 230 В AC или 115 В AC |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,96 при 230 В AC; >0,93 при 277 В AC, при полной нагрузке |
| КПД | 90% |
| Потребляемый ток от сети | 0,65 А при 230 В AC |
| Пусковой ток | 60 А, импульс 520 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
| Температура эксплуатации | Tcase = -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C, кроме 0…40 °C для 12 В) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Выходной ток | 5 А |
| Режим перегрузки | 108–130% от номинальной выходной мощности, режим hiccup, восстановление автоматически после устранения неисправности |
| Режим короткого замыкания | 12 В/24 В: hiccup; 36 В/48 В: отключение; для DA2-Type — hiccup с автоматическим восстановлением после устранения неисправности |
| Режим перенапряжения | 28–34 В; отключение выходного напряжения с повторным включением для восстановления |
| Режим перегрева | Отключение выходного напряжения с повторным включением для восстановления |
| Потребление без нагрузки / в ожидании | Менее 0,5 Вт для Blank-Type; менее 0,5 Вт в режиме ожидания для DA-Type / DA2-Type |
Параметры безопасности и электромагнитной совместимости
| Параметр | Значение |
| Стандарты безопасности | UL8750 типа HL, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; IP67; BIS IS 15885; EAC TP TC 004; GB19510.1, GB19510.14 |
| Стандарты DALI | IEC62386-101, 102, 207, 251 для DA/DA2-Type; устройство типа 6 (DT6) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам line-line 2 кВ; EAC TP TC 020 |
Размеры, масса, ресурс
| Параметр | Значение |
| Габаритные размеры | 191 × 63 × 37,5 мм |
| Масса | 0,97 кг |
| Упаковка | 15 шт.; 15,6 кг; 0,87 куб. фута |
| MTBF | 2243,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 228,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Модельное исполнение
| Тип | Уровень IP | Функция | Примечание |
| Blank | IP67 | 3-в-1 диммирование (0–10 В DC, ШИМ-сигнал 10 В и сопротивление) | В наличии |
| DA | IP67 | Технология управления DALI (только для типов 12 В / 24 В) | В наличии |
| DA2 | IP67 | Технология управления DALI-2 (только для типов 12 В / 24 В с исполнением DA2) | В наличии |
Диммирование
Устройство поддерживает изменение скважности выходного тока. Диммирование осуществляется между выводами DIM+ и DIM- для Blank-Type при помощи одного из трёх способов: 0–10 В DC, ШИМ-сигнал 10 В или сопротивление. Источник тока диммирования от блока питания составляет 100 мкА тип.
Для исполнения DA/DA2 применяется сигнал DALI между DA+ и DA-. Протокол DALI включает 16 групп и 64 адреса. Первый шаг установлен на уровне 0,2% выхода.
Минимальная скважность выходного тока составляет около 0,15%. При диммирующем входе менее 6 кОм, менее 0,6 В DC или при ШИМ-сигнале 10 В со скважностью менее 6% выходной ток может снизиться до 0%.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измерено при первом холодном включении. Повторное включение и выключение драйвера может увеличивать время запуска.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС для всей системы.
- Серия соответствует типовой наработке более 50 000 часов при температуре корпуса Tcase, особенно в точке tc или TMP, около 75 °C либо ниже.
- Для применения на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением и монтажом с обеспечением влагозащиты следует учитывать указания руководства пользователя.
- Для DA-типа время запуска необходимо проверять с DALI-контроллером, поддерживающим функцию подачи питания DALI; иначе время запуска может быть более 0,5 с.
