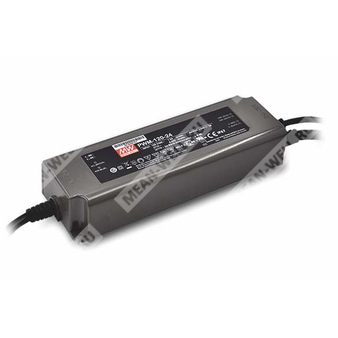

PWM-120-24DA - 120-ваттный AC/DC светодиодный драйвер с постоянным напряжением 24 В и интерфейсом DALI.
Расшифровка партномера
| PWM | Серия источников питания с ШИМ-выходом для светодиодных нагрузок |
| 120 | Номинальная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA | Исполнение с интерфейсом DALI |
Назначение
PWM-120-24DA представляет собой AC/DC драйвер светодиодов мощностью 120 Вт с постоянным напряжением 24 В и ШИМ-выходом. Изделие предназначено для питания светодиодных лент и других светодиодных систем, где требуется стабилизированное напряжение и регулирование яркости путем изменения скважности выходного сигнала. Версия DA поддерживает управление по интерфейсу DALI.
Описание
Серия PWM-120 — это источники питания для светодиодных нагрузок с постоянным напряжением и ШИМ-стилем выходного сигнала. Такая архитектура позволяет сохранять цветовую температуру и равномерность яркости при работе со светодиодными лентами различных типов.
Устройство работает от сети переменного тока 90–305 В и обеспечивает высокую эффективность до 90,5%. Безвентиляторная конструкция упрощает эксплуатацию и обеспечивает работу в широком диапазоне температур корпуса при естественной конвекции. Серия имеет степень защиты IP67, что допускает применение в сухих, влажных и сырых местах при соблюдении требований монтажа.
Для версии DA предусмотрено управление по DALI. Для серии также указано наличие вариантов 3-в-1 диммирования для исполнения Blank-Type, а для DA/DA2-Type — цифровое управление по DALI/DALI-2. Для модели PWM-120-24DA применимы данные по DA-Type.
Особенности
- Постоянное напряжение с ШИМ-выходом.
- Поддержка аварийного освещения согласно IEC 61347-2-13.
- Встроенная активная коррекция коэффициента мощности и исполнение класса II.
- Потребление без нагрузки менее 0,5 Вт; для исполнения DA — менее 0,5 Вт в режиме ожидания.
- Полная герметизация, степень защиты IP67.
- Функциональные опции: DALI/DALI-2; для других исполнений — 3-в-1 диммирование.
- Минимальный уровень диммирования для DALI — 0,2%.
- Типовой срок службы более 50 000 часов.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Применение в осветительных системах класса I, division 2 hazardous location для исполнения HL.
Электрические параметры
| Модель | PWM-120-24DA |
| Выходное напряжение | 24 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 120 Вт |
| Диапазон диммирования | 0–100% |
| Частота ШИМ | 1,47 кГц для Blank/DA-Type; 2,5 кГц для DA2-Type |
| Время запуска, нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 16 мс при 230 В AC или 115 В AC |
Вход
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,93 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Ток потребления | 0,65 А при 230 В AC |
| Пусковой ток | 60 А, длительность импульса 520 мкс, измерено при 50% Ipeak и 230 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
| Количество блоков на автомат 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В AC |
Выход и защита
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Для 12/24 В — режим hiccup; для 36/48 В — режим отключения. Для DA2-Type — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 28–34 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Диммирование
| Интерфейс | DALI между DA+ и DA− |
| Протокол | 16 групп и 64 адреса |
| Первый шаг диммирования | 0,2% выхода |
| Особенность управления | Для режима ШИМ выходной ток регулируется изменением скважности |
Рабочие условия и ресурс
| Рабочая температура | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C, кроме 0…40 °C для 12 В |
| Вибрация | 10–500 Гц, 5 G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| MTBF | 2243,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 228,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Стандарты безопасности | UL8750 тип HL (кроме 12DA), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; IP67; BIS IS 15885 (для 12, 24 Blank и DA2); EAC TP TC 004; GB19510.1, GB19510.14; проектирование согласно BS EN/EN60335-1 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-Type; устройство типа 6 (DT6) |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-DA: 1,5 кВ AC; выход-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для light industry; устойчивость к импульсному перенапряжению линия-линия 2 кВ; EAC TP TC 020 |
Габариты и масса
| Размеры | 191 × 63 × 37,5 мм |
| Масса | 0,97 кг |
| Упаковка | 15 шт.; 15,6 кг; 0,87 CUFT |
Примечания
- Все параметры, специально не оговоренные, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться дерейтинг. См. раздел статических характеристик.
- Время запуска измеряется при первом холодном старте. Повторные включения/выключения могут увеличить время запуска.
- Данный источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на всей установке.
- Типовой срок службы более 50 000 часов достигается при температуре корпуса в точке tc/TMP около 75 °C или ниже.
- См. гарантийное заявление на сайте производителя.
- При высоте эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать примечания по установке и степени защиты IP.
- По правилам IEC 62386-101/102 время запуска для DA-исполнения следует проверять с DALI-контроллером, поддерживающим функцию подачи питания DALI; иначе время запуска будет более 0,5 с.
Сведения по подключению
Для исполнения DA/DA2-Type проводники имеют обозначения: вход AC/L — коричневый, AC/N — синий; выход +V — коричневый, -V — синий; интерфейс DALI: DA+ — фиолетовый, DA− — розовый. Для Blank-Type используются провода +V красный, -V черный, DIM+ фиолетовый, DIM− розовый. Важно: не подключать DIM− к -V.
