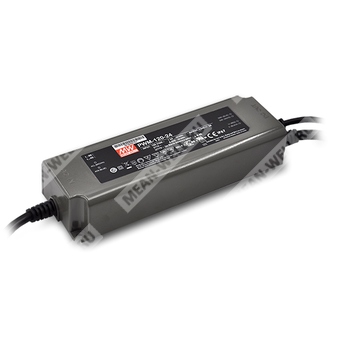

PWM-120-24DA2 - импульсный светодиодный драйвер 24 В, 120 Вт с PWM-выходом и интерфейсом DALI-2 для диммирования.
Расшифровка партномера
| Обозначение | Расшифровка |
| PWM | Серия светодиодных драйверов с PWM-выходом |
| 120 | Номинальная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| DA2 | Исполнение с интерфейсом DALI-2 |
Назначение и особенности
PWM-120-24DA2 — это AC/DC светодиодный драйвер постоянного напряжения с PWM-формой выходного сигнала, предназначенный для питания и диммирования светодиодных лент и других низковольтных светодиодных нагрузок. Устройство поддерживает широкий диапазон сетевого питания, имеет встроенный активный корректор коэффициента мощности, полностью герметизировано по степени защиты IP67 и рассчитано на работу в промышленных и уличных применениях при соответствующих условиях монтажа.
Для версии DA2 предусмотрено управление по DALI-2. Для моделей DA2 в серии указана частота PWM 2,5 кГц. Для исполнения на 24 В номинальный ток составляет 5 А, а номинальная мощность — 120 Вт.
Особенности
- Выход постоянного напряжения с PWM-регулированием скважности.
- Работа от сети 90–305 В переменного тока.
- Исполнение с DALI-2 для 12/24 В версий.
- Встроенный активный корректор коэффициента мощности.
- Класс изоляции II.
- Отсутствие вентилятора, конвекционное охлаждение.
- Полная герметизация, степень защиты IP67.
- Поддержка диммирования: 3-в-1 для Blank-типа, DALI/DALI-2 для соответствующих исполнений.
- Минимальный уровень диммирования для DALI — 0,2%.
- Типовой срок службы более 50 000 часов.
Применение
- Питание светодиодных лент.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение согласно IEC 61347-2-13.
- Применение в зоне класса I, division 2 для типа HL.
Описание
Серия PWM-120 представляет собой светодиодные AC/DC драйверы мощностью 120 Вт с постоянным выходным напряжением и PWM-режимом формирования выходного сигнала. Такое решение позволяет сохранять стабильность цветовой температуры и равномерность яркости при управлении светодиодными лентами. Серия рассчитана на работу в диапазоне входного напряжения 90–305 В AC и доступна в исполнениях на 12, 24, 36 и 48 В. Высокий КПД, достигающий 90,5%, и безвентиляторная конструкция обеспечивают надежную работу при конвекционном охлаждении. Для версии DA2 предусмотрен интерфейс DALI-2.
Основные электрические параметры
| Параметр | Значение для PWM-120-24DA2 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 120 Вт |
| Диапазон диммирования | 0–100% |
| Частота PWM | 2,5 кГц для DA2-типа |
| Время запуска, нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 16 мс при 230 В AC или 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,93 при 277 В AC при полной нагрузке |
| Входной ток | 1,3 А при 115 В AC; 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток | 60 А, twidth = 520 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | < 0,25 мА при 277 В AC |
Выход и защита
| Параметр | Значение |
| Работа при перегрузке | 108–130% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Для 12/24 В — режим hiccup; для 36/48 В — отключение выхода; для DA-типа указано восстановление после устранения неисправности, для DA2-типа — режим hiccup с автоматическим восстановлением |
| Защита от перенапряжения | 28–34 В |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Ограничение выхода при аварии | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = −40…+90 °C; см. график зависимости нагрузки от температуры |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C, кроме 0…40 °C для 12 В исполнения |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, 72 мин. на оси X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| Стандарты DALI | IEC62386-101, 102, 207, 251 для DA/DA2-типа; устройство типа 6 (DT6) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость Line-Line 2 кВ; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 2243,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 228,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса | 0,97 кг |
| Упаковка | 15 шт.; 15,6 кг; 0,87 куб. фута |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки; подробности приведены в разделе статической характеристики.
- Время запуска измерено при первом холодном старте. Частые включения и выключения могут увеличить это время.
- Драйвер рассматривается как компонент, предназначенный для работы в составе конечного оборудования. Из-за влияния полной установки соответствие EMC должно подтверждаться повторно на уровне конечного изделия.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Температурное снижение допустимой нагрузки на высоте выше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для применения и монтажа с учетом водозащитной функции следует руководствоваться руководством пользователя перед использованием.
- По IEC 62386-101/102, для DALI-питания и прерывания может потребоваться проверка с контроллером, поддерживающим функцию DALI power on; иначе время запуска для DA-типа может быть более 0,5 с.
Подключение и исполнение
Для исполнения DA2 используются провода выходной стороны с обозначениями +V (коричневый) и −V (синий), а цепь DALI — DA+ (фиолетовый) и DA− (розовый). Для Blank-типа применяются цепи DIM+ и DIM−, при этом в документации отдельно указано: не соединять DIM− с −V.
Сечение и тип проводов, длины выводов и конструктивные размеры приведены в механической части документа. Устройство предназначено для монтажа в условиях, допускающих сохранение вентиляционных зазоров и исключающих перегрев соседними источниками тепла.
