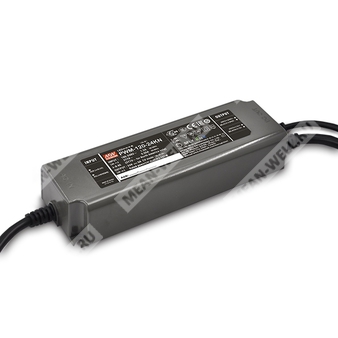

PWM-120-24KN - источник питания KNX для светодиодных нагрузок с PWM-выходом 24 В и встроенным управлением по шине KNX.
Расшифровка партномера
| Обозначение | Расшифровка |
| PWM | Источник питания с ШИМ-выходом для светодиодных нагрузок |
| 120 | Номинальная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| KN | Интегрированный интерфейс и управление KNX |
Назначение
PWM-120-24KN представляет собой 120-ваттный AC/DC светодиодный драйвер постоянного напряжения с ШИМ-выходом и встроенной поддержкой KNX. Изделие предназначено для питания и диммирования светодиодных лент, светодиодных ламп и других нагрузок постоянного напряжения, где требуется поддержание равномерности яркости и цветовой температуры при управлении по шине KNX.
Особенности
- ШИМ-выход постоянного напряжения.
- Пользовательски изменяемая частота до 4 кГц через ETS.
- Соответствие требованиям IEEE 1789-2015 и EU Ecodesign SVM.
- Минимальный уровень диммирования 0,01 %.
- Пластиковый корпус с исполнением класса II.
- Потребление в режиме ожидания менее 0,5 Вт.
- Интегрированный протокол управления KNX.
- Не требуется шлюз KNX-DALI.
- Типовой срок службы более 50 000 часов.
- Типовая эффективность до 90 %.
- Бесвентиляторное исполнение.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
Описание
Серия PWM KN — это AC/DC драйверы для светодиодов мощностью 120 Вт, выполненные в режиме постоянного напряжения с ШИМ-формированием выходного сигнала. Архитектура устройства позволяет сохранять цветовую температуру и равномерность яркости при работе со всеми типами светодиодных лент и светодиодных ламп постоянного напряжения. Встроенный интерфейс KNX устраняет необходимость применения отдельного шлюза KNX-DALI.
Устройство работает в диапазоне входного напряжения 90–305 В переменного тока и 127–431 В постоянного тока, а также выпускается в двух вариантах выходного напряжения: 12 В и 24 В. В документе для модели PWM-120-24KN указаны номинальные выходные параметры 24 В и 5 А при мощности 120 Вт. Благодаря высокому КПД и бесвентиляторной конструкции серия рассчитана на работу при температуре корпуса от -40 до +90 °C при естественной конвекции.
ШИМ-частота выходного сигнала изменяется пользователем в диапазоне 200–4000 Гц через ETS. Это делает изделие пригодным для применений с низким уровнем света, например в кинотеатральных и аналогичных инсталляциях. Документ также указывает соответствие требованиям по стробоскопической видимости и снижению рисков, связанных с мерцанием света.
Расшифровка партномера
| Позиция |
Значение |
| PWM |
Серия с ШИМ-выходом |
| 120 |
Номинальная мощность 120 Вт |
| 24 |
Выходное напряжение 24 В |
| KN |
Версия с интерфейсом KNX |
Технические параметры
| Параметр | Значение |
| Модель | PWM-120-24KN |
| Выходное напряжение | 24 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 120 Вт |
| Диапазон диммирования | 0–100 % |
| Частота ШИМ | 200–4000 Гц, изменяется пользователем через ETS |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 16 мс при 230 В AC или 115 В AC |
| Параметр входа | Значение |
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,94 при 277 В AC при полной нагрузке |
| КПД | 90 % |
| Потребляемый ток | 0,65 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток | 60 А, холодный старт, длительность 520 мкс, измерение при 50 % Ipeak, 230 В AC; по NEMA 410 |
| Максимальное число БП на автомат 16 А | 4 шт. при автомате типа B; 6 шт. при автомате типа C, при 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт |
| Параметр защиты | Значение |
| Перегрузка | 108–130 % от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перенапряжение | 28–34 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Параметр среды и надежности | Значение |
| Рабочая температура | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C, в диапазоне 0…45 °C; для 12 В исполнения — 0…40 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| MTBF | 1915,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 205,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Параметр безопасности и ЭМС | Значение |
| Стандарты безопасности | EN 61347-1, EN 61347-2-13, EN 62384, GB19510.14, GB19510.1, BIS IS 15885 (для 12/24 KN), EAC TP TC 004 |
| Стандарты KNX | Сертифицированный протокол |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия ЭМС | Соответствие EN55015, EN61000-3-2 Class C при нагрузке ≥60 %, EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11; EN61547; уровень light industry; устойчивость к импульсам линия-линия 2 кВ; EAC TP TC 020 |
| Параметр механики | Значение |
| Габариты | 191 × 63 × 37,5 мм |
| Масса | 0,80 кг |
| Упаковка | 15 шт. / 13,0 кг / 0,87 куб. фут |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. При пониженном входном напряжении может потребоваться снижение нагрузки. Следует обращаться к разделу по статической характеристике.
3. Время установки измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличить это время.
4. Драйвер рассматривается как компонент, применяемый в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен провести повторную оценку ЭМС для всего изделия.
5. Серия соответствует типовой наработке более 50 000 часов при температуре точки Tcase, особенно в точке tc, около 75 °C или ниже.
6. Для применения на высоте выше 2000 м температура окружающей среды должна снижаться на 3,5 °C на 1000 м для безвентиляторных моделей и на 5 °C на 1000 м для моделей с вентилятором.
7. Для применения и указаний по монтажу с учетом влагозащиты следует обращаться к руководству пользователя перед использованием.
