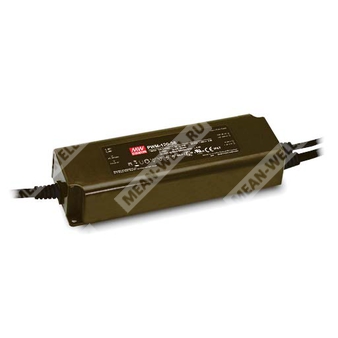

PWM-120-36
нет на складе
PWM-120-36 - 120-ваттный AC/DC драйвер светодиодов с PWM-выходом для питания светодиодных лент и систем диммирования.
Описание
PWM-120-36 — это импульсный AC/DC источник питания для светодиодов с постоянным напряжением 36 В и PWM-стабилизированным выходом. Устройство предназначено для питания светодиодных лент и других нагрузок на постоянном напряжении, где требуется регулирование яркости за счёт изменения скважности выходного сигнала. Серия PWM-120 работает в широком диапазоне сетевого напряжения 90…305 В AC, имеет высокую эффективность и герметичное исполнение с уровнем защиты IP67, что допускает применение в сухих, влажных и мокрых условиях. Для PWM-120-36 характерны встроенный активный корректор коэффициента мощности, класс II по электробезопасности, отсутствие вентилятора и пригодность для эксплуатации в широком температурном диапазоне.
Особенности
- Выход с постоянным напряжением и PWM-режимом регулирования.
- Работа от сети 90…305 В AC.
- Номинальное выходное напряжение 36 В.
- Активный корректор коэффициента мощности.
- Исполнение без вентилятора.
- Уровень защиты корпуса IP67.
- Класс II по электробезопасности.
- Функция диммирования: 3-в-1 (0…10 В DC, 10 В PWM, сопротивление).
- Поддержка DALI/DALI-2 для соответствующих модификаций серии.
- Низкое потребление на холостом ходу и в режиме ожидания.
- Типичный срок службы более 50 000 часов при соответствующей температуре корпуса.
Применение
- Питание светодиодных лент.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение по IEC 61347-2-13 для соответствующих вариантов исполнения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PWM | Серия источников питания с PWM-выходом |
| 120 | Номинальная мощность 120 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Параметры
Выход
| Модель | PWM-120-36 |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 3,4 А |
| Номинальная выходная мощность | 122,4 Вт |
| Диапазон диммирования | 0…100% |
| Частота PWM | 1,47 кГц для Blank/DA-Type; 2,5 кГц для DA2-Type |
| Время запуска, нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 16 мс при 230 В AC или 115 В AC |
Вход
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,93 при 277 В AC, при полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 0,65 А при 230 В AC; 0,55 А при 277 В AC; 1,3 А при 115 В AC |
| Пусковой ток | 60 А, длительность импульса 520 мкс, измерено при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
| Максимальное число БП на автомате 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C, при 230 В AC |
Защита
| Перегрузка | 108…130% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Для 12/24 В — hiccup mode; для 36/48 В — отключение выхода с повторным включением после восстановления; для DA2-Type — hiccup mode с автоматическим восстановлением |
| Перенапряжение | 41…46 В |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Среда эксплуатации
| Диапазон рабочей температуры | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Диапазон рабочей влажности | 20…95% RH, без конденсации |
| Диапазон температуры и влажности хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C, кроме 0…40 °C для 12 В) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL8750 тип HL (кроме 12DA-Type), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent; IP67; BIS IS 15885 (для 12/24 Blank и DA2 Type); EAC TP TC 004; GB19510.1; GB19510.14; соответствует BS EN/EN60335-1; пригодно для аварийных установок по BS EN/EN61347-2-13 appendix J (для DA2-Type) |
| Стандарты DALI | IEC62386-101, 102, 207, 251 для DA/DA2-Type; Device type 6 (DT6) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам line-line 2 кВ; EAC TP TC 020 |
Прочее
| MTBF | 2243,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 228,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 191 × 63 × 37,5 мм (Д × Ш × В) |
| Масса и упаковка | 0,97 кг; 15 шт. / 15,6 кг / 0,87 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измерено при первом холодном старте. Повторное включение и выключение может увеличить это время.
- Источники питания серии рассматриваются как компоненты, работающие совместно с конечным оборудованием. Поскольку характеристики ЭМС зависят от полной установки, производитель конечного оборудования должен повторно провести оценку ЭМС для всей системы.
- Типичный срок службы более 50 000 часов достигается при температуре корпуса Tcase, особенно в контрольной точке tc (или TMP по DLC), около 75 °C или ниже.
- Температурное снижение нагрузки на высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя, включая замечания по установке и защите от влаги.
- По IEC 62386-101/102 при использовании DALI-контроллера, поддерживающего функцию включения питания DALI, время запуска может отличаться; в противном случае оно будет более 0,5 с для DA-Type.
