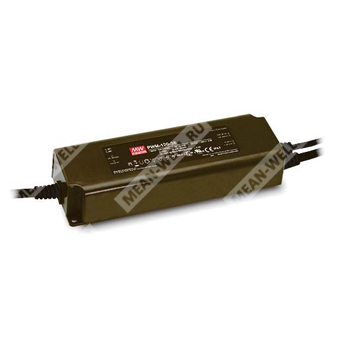

PWM-120-48 - импульсный светодиодный драйвер постоянного напряжения с ШИМ-выходом для питания LED-лент.
Ниже приведено расширенное описание компонента PWM-120-48 по данным документа.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PWM | Серия светодиодных драйверов с ШИМ-выходом |
| 2 | 120 | Номинальная мощность 120 Вт |
| 3 | 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
PWM-120-48 представляет собой AC/DC драйвер светодиодов мощностью 120 Вт с режимом постоянного напряжения и ШИМ-формой выходного сигнала. Устройство предназначено для питания светодиодных лент и других нагрузок, где требуется поддержание стабильного напряжения и управление яркостью изменением скважности выходного тока. Серия рассчитана на работу от сети переменного тока с широким диапазоном входного напряжения и допускает применение в сухих, влажных и мокрых местах. Корпус полностью залит и имеет степень защиты IP67.
Особенности
- Выход постоянного напряжения с ШИМ-управлением.
- Совместимость со светодиодными лентами.
- Широкий диапазон входного напряжения.
- Высокая эффективность до 90,5%.
- Бесвентиляторное исполнение.
- Степень защиты IP67.
- Встроенная активная коррекция коэффициента мощности.
- Исполнение класса II.
- Поддержка аварийного освещения согласно IEC 61347-2-13.
- Низкое потребление без нагрузки.
- Функциональные исполнения: 3-в-1 диммирование и DALI/DALI-2.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Использование в зоне класса I, раздел 2, для опасных сред при исполнении типа HL.
Таблица параметров: выход
| Параметр | Значение для PWM-120-48 |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная выходная мощность | 120 Вт |
| Диапазон диммирования | 0 ~ 100% |
| Частота ШИМ | 1,47 кГц для Blank/DA-Type, 2,5 кГц для DA2-Type |
| Время установки, нарастания | 500 мс, 80 мс при 230 В переменного тока или 115 В переменного тока |
| Время удержания | 16 мс при 230 В переменного тока или 115 В переменного тока |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,97 при 115 В; > 0,96 при 230 В; > 0,93 при 277 В, при полной нагрузке |
| КПД | 90,5% |
| Потребляемый ток | 0,55 А при 277 В переменного тока |
| Пусковой ток | 60 А, длительность 520 мкс, измерение при 50% Ipeak, 230 В переменного тока, по NEMA 410 |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
| Потребление без нагрузки / в режиме ожидания | Мощность без нагрузки < 0,5 Вт; мощность в режиме ожидания < 0,5 Вт |
Таблица параметров: защита
| Параметр | Значение |
| Перегрузка | 108 ~ 130% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | 12 В / 24 В: режим hiccup; 36 В / 48 В: режим отключения, включая DA-Type, кроме DA2-Type; для DA2-Type — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 54 ~ 60 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -40 ~ +90 ℃ |
| Максимальная температура корпуса | Tcase = +90 ℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 45 ℃, кроме 0 ~ 40 ℃ для 12 В) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-Type; тип устройства 6 (DT6) |
| Испытательное напряжение | Вход-выход: 3,75 кВ переменного тока; вход-DALI: 1,5 кВ переменного тока; выход-DALI: 1,5 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Таблица параметров: прочее
| Параметр | Значение |
| MTBF | 2243,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 228,7 тыс. ч минимум по MIL-HDBK-217F (25 ℃) |
| Габариты | 191 × 63 × 37,5 мм |
| Упаковка | 0,97 кг; 15 шт. / 15,6 кг / 0,87 куб. фута |
Таблица расшифровки исполнения
| Тип | Степень защиты | Функция | Примечание |
| Blank | IP67 | 3-в-1 диммирование: 0 ~ 10 В постоянного тока, 10 В PWM-сигнал и сопротивление | В наличии |
| DA | IP67 | Технология управления DALI, только для 12 В / 24 В | В наличии |
| DA2 | IP67 | Технология управления DALI-2, только для 12 В / 24 В | В наличии |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входе 230 В переменного тока, номинальном токе и температуре окружающей среды 25 ℃.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном пуске. Частое включение и выключение драйвера может увеличить время установки.
- Драйвер рассматривается как компонент для применения в составе конечного оборудования.
- Для этой серии типичный срок службы более 50 000 часов достижим, когда температура корпуса в точке tc или TMP находится примерно на уровне 75 ℃ или ниже.
- При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 ℃ на 1000 м для бесвентиляторных моделей.
- При установке и обеспечении влагозащиты следует соблюдать указания руководства пользователя.
- Для функций DALI время установки необходимо проверять с контроллером, поддерживающим функцию включения питания DALI; в противном случае время установки для версии DA будет более 0,5 с.
Сведения по подключению и диммированию
Для исполнения Blank-Type диммирование реализуется между выводами DIM+ и DIM- с использованием одного из трёх способов: напряжение 0 ~ 10 В постоянного тока, сигнал 10 В PWM или резистивное управление. Источник тока диммирования от блока питания составляет 100 мкА типовое значение. Минимальная скважность выходного тока составляет около 0,15%; при входном сигнале ниже 6 кОм, ниже 0,6 В постоянного тока или при PWM-сигнале со скважностью ниже 6% выход может быть снижен до 0%.
Для DALI-интерфейса сигнал подаётся между DA+ и DA-. Протокол DALI содержит 16 групп и 64 адреса. Первый шаг установлен на уровне 0,2% от выхода.
Запрещено соединять DIM- с -V.
