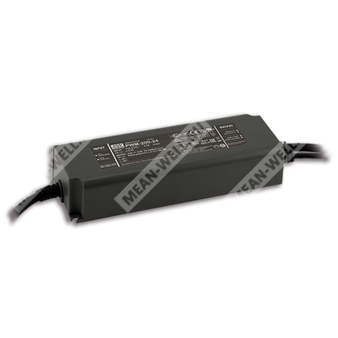

PWM-200-12
PWM-200-12 - 200-ваттный AC/DC светодиодный драйвер с ШИМ-выходом постоянного напряжения 12 В и функциями диммирования.
Описание
Серия PWM-200 представляет собой AC/DC драйвер светодиодов мощностью 200 Вт с режимом постоянного напряжения и ШИМ-выходом. Модель PWM-200-12 рассчитана на выходное напряжение 12 В и предназначена для питания светодиодных лент и других нагрузок, требующих постоянного напряжения с регулированием яркости за счёт изменения скважности выходного тока.
Устройство работает от сети переменного тока 100...305 В AC и допускает применение в системах с различными сценариями диммирования. Конструкция выполнена в полностью герметизированном исполнении с классом защиты IP67, что позволяет использовать изделие в сухих, влажных и мокрых зонах при соблюдении требований монтажа. Серия предназначена для эксплуатации при естественной конвекции без вентилятора.
Особенности
- Постоянное напряжение с ШИМ-выходом.
- Частота ШИМ до 4 кГц для версии Blank.
- Соответствие IEEE 1789-2015 для версии Blank.
- Пластиковый корпус с исполнением Class II и схемотехникой PFC.
- Поддержка аварийного освещения в соответствии с IEC 61347-2-13.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Функциональные варианты: диммирование 3 в 1, dim-to-off и изолированное исполнение, DALI-2.
- Минимальный уровень диммирования 0,2% для исполнения DA2.
- Типичный ресурс более 50 000 часов.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Нишевое освещение.
- Промышленное освещение.
- Использование в классе I, разделе 2, в опасных зонах по классификации.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PWM | Серия источников питания с ШИМ-выходом постоянного напряжения |
| 2 | 200 | Номинальная мощность 200 Вт |
| 3 | 12 | Номинальное выходное напряжение 12 В |
Таблица параметров
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 15 А |
| Номинальная выходная мощность | 180 Вт |
| Диапазон регулирования | 0...100% |
| Типовая частота ШИМ | 4 кГц для версии Blank; 2,5 кГц для версии DA2 |
| Время запуска, нарастания | 500 мс, 80 мс/230 В AC или 115 В AC |
| Время удержания | 10 мс/230 В AC или 115 В AC |
Вход
| Диапазон входного напряжения | 100...305 В AC; 142...431 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Типовой коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,94 при 277 В AC, при полной нагрузке |
| Типовой КПД | 92% |
| Типовой входной ток | 2,2 А/115 В AC; 1,1 А/230 В AC; 0,9 А/277 В AC |
| Пусковой ток | 65 А, длительность 550 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА/277 В AC |
Защита
| Перегрузка | 108...135% от номинальной выходной мощности; режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, повторное включение для восстановления после устранения неисправности; для версии DA2 — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 13...18 В |
| Перегрев | Отключение выходного напряжения, повторное включение для восстановления после устранения неисправности |
Диммирование
| Метод управления | 0...10 В DC, 10 В PWM-сигнал или сопротивление для версии Blank; DALI для версии DA2 |
| Частота входного PWM-сигнала | 100 Гц...3 кГц |
| Источник тока цепи диммирования | 100 мкА, типовое значение |
| Минимальная скважность выходного тока | Около 1% для версии Blank |
| Минимальная скважность при DALI | Около 0,2% для версии DA2 |
| Потребление в режиме dim-off | <0,5 Вт |
Условия эксплуатации
| Рабочая температура корпуса | -40...+85 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL8750 type HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое исполнение, IP67, EAC TP TC 004, GB19510.1, GB19510.14, IS15885(Part2/Sec13) кроме 36 В |
| Стандарты DALI | IEC62386-101, 102, 207, 251 для версии DA2; устройство типа 6 (DT6) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, подавление импульсных помех линия-линия 2 кВ, EAC TP TC 020 |
Прочие параметры
| Средняя наработка на отказ | 2235,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 178,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 195 × 68 × 39,5 мм |
| Масса | 1,03 кг |
| Упаковка | 12 шт.; 13,4 кг / 0,71 куб. фута |
| Максимальное число источников питания на автоматическом выключателе 16 А | 3 шт. для выключателя типа B; 5 шт. для выключателя типа C при 230 В AC |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Время запуска измеряется при первом холодном пуске. Повторные включения и выключения могут увеличивать это время.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Подробности следует смотреть в разделе статических характеристик.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, конечный производитель должен повторно подтвердить соответствие ЭМС всей системы.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Следует обращаться к гарантийному заявлению производителя на его веб-сайте.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Перед применением необходимо ознакомиться с руководством пользователя, особенно в части монтажа и требований к влагозащите.
- Не рекомендуется подключение к ёмкостной нагрузке.
- По требованиям IEC 62386-101/102 время запуска для версии DA2 следует проверять с DALI-контроллером, поддерживающим функцию включения питания шины DALI; иначе время запуска будет более 0,5 с.
- Для выполнения требований актуального регламента ErP данный источник питания допускается использовать только за выключателем, не подключённым постоянно к сети.
