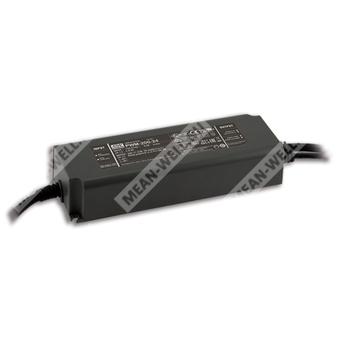

PWM-200-12DA2 - источник питания для светодиодных лент с постоянным напряжением, ШИМ-выходом и интерфейсом DALI-2.
Расшифровка партномера
| PWM | Серия источников питания с ШИМ-выходом |
| 200 | Номинальная мощность 200 Вт |
| 12 | Выходное напряжение 12 В |
| DA2 | Исполнение с интерфейсом DALI-2 и функцией Push Dim |
Назначение
PWM-200-12DA2 — это импульсный AC/DC источник питания для светодиодных нагрузок с постоянным выходным напряжением 12 В и ШИМ-режимом формирования выходного сигнала. Устройство предназначено для питания светодиодных лент и иных низковольтных светодиодных систем, где требуется регулирование яркости изменением скважности. Исполнение DA2 поддерживает управление по DALI-2 и Push Dim.
Преимущества и особенности
- Постоянное напряжение на выходе с ШИМ-формированием сигнала.
- Номинальная мощность: 200 Вт.
- Диапазон входного напряжения сети: 100…305 В переменного тока.
- Высокий КПД — до 92% для исполнения 12 В.
- Степень защиты корпуса: IP67.
- Полностью герметизированное исполнение.
- Поддержка DALI-2, Push Dim и функции затемнения.
- Минимальный уровень диммирования для DA2-исполнения: 0,2%.
- Подходит для сухих, влажных и мокрых помещений.
- Бесвентиляторное исполнение.
- Класс II по изоляции, с PFC-коррекцией.
- Соответствие требованиям для аварийного освещения согласно IEC 61347-2-13.
Описание
Серия PWM-200 представляет собой AC/DC драйверы для светодиодов мощностью 200 Вт с постоянным напряжением и ШИМ-выходом. Такие источники позволяют сохранять однородность яркости и цветовой температуры при питании светодиодных лент. Серия рассчитана на работу от сети 100…305 В AC и выпускается с различными номинальными выходными напряжениями от 12 до 48 В. Благодаря высокому КПД, достигающему 94% для старших исполнений, и бесвентиляторной конструкции источник способен работать при температуре корпуса от -40 до +85 °C при свободной конвекции воздуха. Исполнение IP67 допускает использование в сухих, влажных и мокрых зонах.
Вход
| Диапазон входного напряжения | 100…305 В AC |
| Диапазон входного напряжения постоянного тока | 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток, типовое значение | 2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Пусковой ток, типовое значение | 65 А при 230 В AC, измерение при 50% Ipeak |
| Ток утечки | <0,75 мА при 277 В AC |
| Коэффициент мощности, типовое значение | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,94 при 277 В AC, при полной нагрузке |
| Время запуска и нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
Выход
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 15 А |
| Номинальная выходная мощность | 180 Вт |
| Диапазон диммирования | 0…100% |
| Частота ШИМ, типовое значение | 4 кГц для Blank type; 2,5 кГц для DA2 type |
Параметры по нагрузке
| Напряжение при срабатывании защиты от перегрузки | 108…135% от номинальной выходной мощности |
| Защита от перегрузки | Режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Для DA2-type: режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13…18 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Диммирование и управление
| Интерфейс диммирования | DA+ / DA- для DA2-type |
| Поддерживаемый протокол | DALI-2 |
| Количество групп и адресов | 16 групп и 64 адреса |
| Минимальный уровень диммирования | 0,2% для DA2 type |
| Источник тока для диммирования | 100 мкА, типовое значение |
| Режим Push Dim | Поддерживается |
| Максимальная длина кабеля до кнопки | 20 м |
| Число драйверов, допускаемых к синхронному PUSH-диммированию | До 10 |
Эксплуатационные условия
| Рабочая температура корпуса | -40…+85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-DALI: 1,5 кВ AC; выход-DALI: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс безопасности | Класс II |
ЭМС и нормативные требования
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry, импульсная помехоустойчивость Line-Line 2 кВ, EAC TP TC 020 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA2 type, Device type 6 (DT6) |
| Соответствие для аварийного освещения | Предусмотрено согласно IEC 61347-2-13 |
Защита
| От перегрузки | 108…135% номинальной мощности |
| От короткого замыкания | Автовосстановление после устранения неисправности; для DA2-type — hiccup |
| От перенапряжения | 13…18 В |
| От перегрева | Отключение выхода, повторный запуск после восстановления питания |
Надёжность, масса, габариты и упаковка
| MTBF | 2235,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 178,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 195 × 68 × 39,5 мм |
| Масса | 1,03 кг |
| Упаковка | 12 шт.; 13,4 кг; 0,71 куб. фута |
Назначение по применению
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Подсветка ниш и карнизов.
- Промышленное освещение.
- Аварийное освещение.
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. Время запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может увеличить время запуска.
3. При низком входном напряжении может потребоваться снижение нагрузки. См. раздел статических характеристик.
4. Для обеспечения ЭМС конечное изделие должно проходить повторную оценку после встраивания данного источника питания в систему.
5. Типичное время жизни свыше 50 000 часов достигается при температуре корпуса Tcase, особенно в точке tc / TMP, около 75 °C или ниже.
6. Сведения о гарантии на сайте производителя не включены по требованию запроса.
7. Для высот эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
8. Для инструкций по применению и мерам предосторожности при монтаже с обеспечением защиты от воды следует обращаться к руководству пользователя.
9. Подключение к емкостной нагрузке не рекомендуется.
10. Для исполнения DA2 время запуска необходимо проверять с DALI-контроллером, поддерживающим функцию подачи питания по DALI; иначе время запуска будет более 0,5 с.
11. Для соответствия требованиям ErP данный источник питания может применяться только после выключателя, без постоянного подключения к сети.
Дополнительные сведения по исполнению
| Тип корпуса и защита | Полностью герметизированный корпус с IP67 |
| Охлаждение | Естественная конвекция воздуха |
| Рекомендуемая установка | Монтаж в штатной ориентации |
