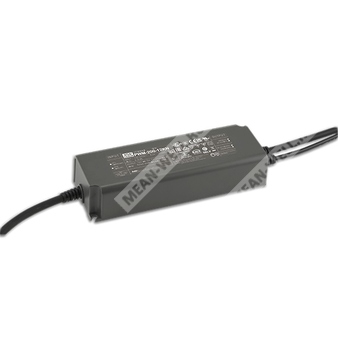

PWM-200-12KN
PWM-200-12KN - 200-Вт KNX драйвер светодиодов с постоянным напряжением и PWM-выходом для светодиодных нагрузок.
Расшифровка партномера
| Элемент обозначения | Значение |
| PWM | Серия с PWM-стилизованным выходом |
| 200 | Номинальная мощность 200 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| KN | Исполнение с технологией управления KNX |
Назначение и основные особенности
PWM-200-12KN — это AC/DC светодиодный драйвер мощностью 200 Вт с постоянным выходным напряжением 12 В и PWM-стилем регулирования, предназначенный для питания светодиодных лент, внутренних и декоративных светильников, архитектурной и промышленной подсветки. Изделие оснащено встроенным интерфейсом KNX, поддерживает KNX Data Secure и не требует применения KNX-DALI шлюза. Регулирование яркости выполняется изменением скважности выходного тока. Устройство рассчитано на работу от сети переменного тока 100–305 В и обеспечивает высокий КПД, до 94% в зависимости от модификации и режима нагрузки.
Особенности
- Выход постоянного напряжения с PWM-стилем формирования выходного сигнала.
- Пользовательски изменяемая частота PWM до 4 кГц.
- Соответствие требованиям IEEE 1789-2015 и требованиям EU Ecodesign по SVM.
- Минимальный уровень диммирования 0,01%.
- Пластиковый корпус с конструкцией класса II.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Поддержка KNX Data Secure.
- Отсутствие необходимости в KNX-DALI шлюзе.
- Типичный срок службы более 50 000 часов.
- Предназначен для светодиодных лент и светодиодных светильников постоянного напряжения.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное освещение.
- Освещение типа HL для применения в помещениях класса I, раздела 2, во взрывоопасных (классифицированных) зонах.
- Подсветка ниш и кессонов.
- Промышленное освещение.
Описание
Серия PWM-200KN представляет собой AC/DC LED-драйвер мощностью 200 Вт с режимом постоянного напряжения и PWM-выходом. Решение предназначено для сохранения цветовой температуры и равномерности яркости при питании светодиодных лент и светодиодных ламп постоянного напряжения. Встроенный интерфейс KNX исключает необходимость применения сложного KNX-DALI шлюза. Устройство оснащено поддержкой KNX Data Secure, обеспечивающей защиту от несанкционированного вмешательства в системы автоматизации зданий и возможность конфигурирования в проекте ETS.
Модель PWM-200-12KN работает в диапазоне входного напряжения 100–305 В AC и относится к высокоэффективным источникам питания с КПД до 92% для версии 12 В. Безвентиляторная конструкция обеспечивает работу в широком диапазоне температур корпуса при естественной конвекции. Минимальный уровень диммирования 0,01% подходит для сценариев с низким уровнем освещенности, включая кинотеатры и другие задачи с очень низкой яркостью. Частота выходного PWM-сигнала может изменяться до 4 кГц, что позволяет выполнять требования по стробоскопической видимости и снижению риска мерцания света.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 15 А |
| Номинальная мощность | 180 Вт |
| Диапазон диммирования | 0–100% |
| Частота PWM | 200–4000 Гц, изменяемая пользователем через ETS |
| Время запуска, нарастания | 500 мс, 80 мс при 230 В AC; 1200 мс, 80 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,94 при 277 В AC, при полной нагрузке |
| КПД | 92% |
| Входной ток | 2,2 А при 115 В AC |
| Входной ток | 1,1 А при 230 В AC |
| Входной ток | 0,9 А при 277 В AC |
| Пусковой ток | 65 А, длительность 550 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 108–135% от номинальной выходной мощности; режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 13–18 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания после устранения неисправности |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -40 ... +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40 ... +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | 10–500 Гц, 5G, по 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; устойчивость к перенапряжению линия-линия 2 кВ; EAC TP TC 020 |
Надёжность и габариты
| Параметр | Значение |
| MTBF | 1658,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 170,0 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 195 × 68 × 39,5 мм |
| Масса | 1,03 кг |
| Упаковка | 12 шт.; 13,4 кг; 0,71 CUFT |
Стандарты и сертификаты
| Параметр | Значение |
| Стандарты безопасности | UL8750 type HL, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; независимое исполнение; EAC TP TC 004; GB19510.1; GB19510.14; IS15885(Part 2/Sec13) за исключением 36 В; проектирование по BS EN/EN60335-1; пригодно для аварийных установок согласно BS EN/EN61347-2-13 appendix J |
| Стандарты KNX | Сертифицированный протокол |
Расшифровка технических параметров для версии PWM-200-12KN
Для исполнения PWM-200-12KN в таблице спецификаций определены следующие ключевые данные: выходное напряжение 12 В, номинальный ток 15 А, номинальная мощность 180 Вт, диапазон регулирования 0–100%, КПД 92%, а также перенапряжение 13–18 В. Остальные входные, защитные и эксплуатационные параметры общие для серии PWM-200KN и относятся к данной версии в пределах документа.
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Время запуска измерено при первом холодном старте. Частое включение/выключение может увеличить время запуска.
- При низком входном напряжении может потребоваться снижение выходной мощности. Подробности приведены в разделе по статической характеристике.
- Данное изделие рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всей системы.
- Для этой серии типичный срок службы превышает 50 000 часов при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Рекомендуется обращаться к гарантийной информации на сайте производителя.
- Для моделей без вентилятора снижение характеристик по температуре составляет 3,5 °C на 1000 м при высоте выше 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Перед применением следует изучить руководство пользователя, включая указания по монтажу и степени защиты от воды.
- Не рекомендуется подключение к ёмкостной нагрузке.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания может применяться только после выключателя, не имеющего постоянного соединения с сетью питания.
Интерфейс KNX и диммирование
Сигнал KNX подаётся между клеммами KNX+ и KNX-. Программное обеспечение и база данных приложения доступны через Online Catalogs в ETS или через сайт производителя. Доступные параметры конфигурирования включают: функции переключения, яркость включения, скорость диммирования при включении/выключении, телеграмму и статус переключения, задержку включения/выключения, скорость диммирования 0–100%, разрешение включения через относительное диммирование, скорость диммирования для перехода к значениям яркости, разрешение установки яркости включения и выключения по значению, а также индикацию значения яркости и статуса.
Устройство оснащено KNX Data Secure. Для первой конфигурации требуется сертификат устройства, прикреплённый к изделию. После конфигурации и перехода в режим эксплуатации рекомендуется снять сертификат с устройства и хранить его отдельно и надёжно.
