PWM-200-24

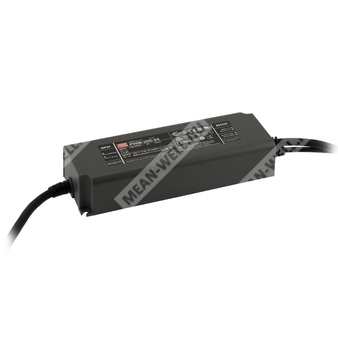

PWM-200-24 — 200-Вт AC/DC LED-драйвер с PWM-выходом для питания 24-вольтовых светодиодных нагрузок.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | PWM | Серия источников питания с ШИМ-выходом для светодиодных нагрузок |
| 2 | 200 | Номинальная мощность серии: 200 Вт |
| 3 | 24 | Номинальное выходное напряжение: 24 В |
Назначение
PWM-200-24 представляет собой импульсный AC/DC источник питания для светодиодных систем с постоянным напряжением 24 В и ШИМ-выходом. Изделие предназначено для питания светодиодных лент и других светодиодных нагрузок, где требуется регулирование яркости за счёт изменения скважности выходного сигнала. Серия рассчитана на работу от сети переменного тока 100…305 В и поддерживает функции диммирования, включая 3-в-1 для исполнения Blank и DALI-2 / PUSH для исполнения DA2.
Особенности
- Источник питания постоянного напряжения с PWM-выходом.
- Номинальная мощность 200 Вт.
- Номинальное выходное напряжение 24 В.
- Работа от сети 100…305 В AC.
- Высокий КПД, типовое значение до 93% для версии 24 В.
- Диапазон диммирования 0…100%.
- ШИМ-частота: 4 кГц для Blank type, 2,5 кГц для DA2 type.
- Пластиковый корпус с классом изоляции II и коррекцией коэффициента мощности.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Подходит для влажных, сырых и сухих помещений.
- Варианты управления: 3-в-1 диммирование или DALI-2 / PUSH в зависимости от исполнения.
- Минимальный уровень диммирования: 0,2% для типа DA2.
- Типовой срок службы более 50 000 часов.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Подсветка ниш и карнизов.
- Промышленное освещение.
- Аварийное освещение в соответствии с IEC 61347-2-13.
Описание
Серия PWM-200 — это 200-ваттный AC/DC LED-драйвер, работающий в режиме постоянного напряжения с PWM-формой выходного сигнала. Такая архитектура позволяет поддерживать стабильность цветовой температуры и однородность яркости при питании светодиодных лент. Модели серии работают в диапазоне входного напряжения 100…305 В AC и доступны с различными номинальными выходными напряжениями, включая 24 В. Для версии PWM-200-24 номинальный ток нагрузки составляет 8,3 А, а номинальная выходная мощность — 199,2 Вт.
Благодаря высокой эффективности и безвентиляторной конструкции серия рассчитана на эксплуатацию в широком диапазоне температур корпуса. Устройство имеет степень защиты IP67 и может применяться в условиях повышенной влажности. Функция регулирования яркости реализована изменением скважности выходного тока.
Схема обозначения
| Обозначение | Значение |
| PWM-200-24 | Серия PWM, мощность 200 Вт, номинальное выходное напряжение 24 В |
| Blank | Исполнение с функцией 3-в-1 диммирования |
| DA2 | Исполнение с PUSH диммированием или управлением DALI-2 |
Технические параметры
Выход
| Параметр | Значение для PWM-200-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 8,3 А |
| Номинальная выходная мощность | 199,2 Вт |
| Диапазон диммирования | 0…100% |
| Типовая частота ШИМ | 2,5 кГц для DA2 type; 4 кГц для Blank type |
| Время запуска и нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC; >0,96 при 230 В AC; >0,94 при 277 В AC при полной нагрузке |
| Типовой КПД | 93% |
| Типовой входной ток | 1,1 А при 230 В AC |
| Пусковой ток | 65 А, длительность импульса 550 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Максимальное число источников питания на автомате 16 А | 3 шт. при автомате типа B; 5 шт. при автомате типа C, при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 108…135% от номинальной выходной мощности; режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Отключение выходного напряжения с последующим повторным включением для восстановления после устранения аварии; для DA2-type — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 27…34 В |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления после устранения аварии |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, суммарно 72 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; независимое исполнение, IP67, EAC TP TC 004, GB19510.1, GB19510.14, IS15885 (Part 2/Sec13) кроме 36 В; проектирование по BS EN/EN60335-1; согласно BS EN/EN61347-2-13 appendix J подходит для аварийных установок |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для типа DA2; устройство типа 6 (DT6) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| ЭМС-помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 2235,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 178,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 195 × 68 × 39,5 мм |
| Масса | 1,03 кг |
| Упаковка | 12 шт.; 13,4 кг; 0,71 CUFT |
| Конфигурация кабелей | Вход: SJOW 17AWG×2C и H05RN-F 2×1,0 мм²; выход: SJOW 14AWG×2C для 12 В; SJOW 17AWG×2C и H05RN-F 2×1,0 мм² для 24/36/48 В; для Blank-type: UL2464 20AWG×2C |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Длительность времени запуска измеряется при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать характеристики статической нагрузки.
- Данный источник питания рассматривается как компонент, работающий в составе конечного оборудования; после окончательной установки требуется повторная оценка соответствия ЭМС.
- Для серии указана типовая ожидаемая наработка более 50 000 часов при температуре Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с указаниями по установке и требованиям к защите от влаги.
- Подключение к ёмкостной нагрузке не рекомендуется.
- Для DA2-type время запуска необходимо проверять с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе время запуска будет более 0,5 с.
- Для соблюдения требований ErP данный источник питания должен применяться только после выключателя, не подключённого постоянно к сети.
