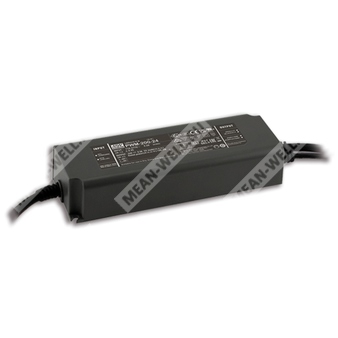

PWM-200-48
PWM-200-48 - источник питания постоянного напряжения с ШИМ-выходом для светодиодных лент.
Расшифровка партномера
| Позиция | Расшифровка |
| PWM | Серия источников питания с ШИМ-выходом |
| 200 | Номинальная мощность 200 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
PWM-200-48 — импульсный AC/DC светодиодный драйвер постоянного напряжения мощностью 200 Вт с ШИМ-формированием выхода, предназначенный для питания светодиодных лент и других светодиодных нагрузок на 48 В.
Изделие обеспечивает стабилизированное постоянное напряжение с регулированием яркости за счёт изменения скважности выходного ШИМ-сигнала. Серия рассчитана на питание от сети переменного тока 100...305 В AC и относится к полностью герметизированным источникам питания с классом защиты IP67.
Особенности
- Выход постоянного напряжения с ШИМ-стилем формирования выходного сигнала.
- Частота ШИМ до 4 кГц.
- Конструкция без вентилятора.
- Корпус из пластика, класс защиты II, схема коррекции коэффициента мощности.
- Возможность применения в аварийном освещении согласно IEC 61347-2-13.
- Потребление в режиме ожидания менее 0,5 Вт.
- Полная заливка/герметизация, уровень защиты IP67.
- Функции диммирования: 3-в-1; для версии DA2 — DALI-2 и push-диммирование.
- Минимальный уровень диммирования для DA2 — 0,2 %.
- Типовой срок службы более 50 000 ч при соответствующей температуре корпуса.
- Применение для светодиодных лент, внутреннего и декоративного освещения, архитектурной и промышленной подсветки.
Описание
PWM-200-48 представляет собой драйвер светодиодов серии PWM-200, выполненный по схеме AC/DC-преобразователя с постоянным выходным напряжением и ШИМ-управлением нагрузкой. Устройство предназначено для обеспечения равномерной яркости и сохранения цветовой температуры при питании различных типов светодиодных лент.
Серия работает в диапазоне входного напряжения 100...305 В AC и доступна в вариантах с выходным напряжением 12, 24, 36 и 48 В. Для модели PWM-200-48 номинальное выходное напряжение составляет 48 В, номинальный ток — 4,17 А, номинальная мощность — 200,1 Вт.
Благодаря высокому КПД до 94 % и безвентиляторному исполнению источник питания может работать в широком диапазоне температур корпуса при свободной конвекции. Степень защиты IP67 позволяет использовать изделие во влажных и пыльных условиях, включая сухие, влажные и сырые помещения.
Управление яркостью реализуется изменением скважности выходного тока. Для исполнения Blank доступны методы диммирования 0...10 В DC, 10 В PWM-сигналом и сопротивлением. Для исполнения DA2 предусмотрено управление по DALI-2 и push-диммирование.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное освещение.
- Потолочное освещение.
- Промышленное освещение.
- Аварийное освещение согласно IEC 61347-2-13.
Технические параметры
| Параметр | Значение |
| Модель | PWM-200-48 |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный выходной ток | 4,17 А |
| Номинальная выходная мощность | 200,1 Вт |
| Диапазон диммирования | 0...100 % |
| Типовая частота ШИМ | 4 кГц для Blank; 2,5 кГц для DA2 |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
| Параметр | Значение |
| Диапазон входного напряжения | 100...305 В AC; 142...431 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,96 при 230 В AC; PF > 0,94 при 277 В AC, при полной нагрузке |
| КПД | 94 % |
| Потребляемый ток AC, типовое значение | 0,9 А при 277 В AC |
| Пусковой ток, типовое значение | 65 А, twidth = 550 мкс, измерено при 50 % Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Допустимое число источников на автомате 16 А | 3 шт. для автомата типа B; 5 шт. для автомата типа C при 230 В AC |
| Потребление в дежурном режиме | < 0,5 Вт при отключённом диммировании |
| Параметр | Значение |
| Перегрузка | 108...135 % от номинальной выходной мощности |
| Поведение при перегрузке | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения с повторным включением для восстановления после устранения неисправности; для DA2 — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 53...65 В |
| Поведение при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения после устранения причины |
| Параметр | Значение |
| Рабочая температура | Tcase = -40...+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20...95 % RH, без конденсации |
| Температура хранения и влажность хранения | -40...+80 °C, 10...95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5 G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Параметр | Значение |
| MTBF | 2235,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 178,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 195 × 68 × 39,5 мм (Д × Ш × В) |
| Масса | 1,03 кг |
| Упаковка | 12 шт.; 13,4 кг; 0,71 куб. фута |
Электрическая прочность и сопротивление изоляции
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-DALI: 1,5 кВ AC; выход-DALI: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70 % RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; независимое исполнение; IP67; EAC TP TC 004; GB19510.1; GB19510.14; IS15885 (Part2/Sec13) кроме 36 В; соответствует требованиям для аварийных установок согласно BS EN/EN61347-2-13 appendix J |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для исполнения DA2, устройство типа 6 (DT6) |
| Излучение ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60 %; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к броскам Line-Line 2 кВ; EAC TP TC 020 |
Параметры диммирования
| Параметр | Значение |
| Тип диммирования | DA2: push-диммирование или DALI-2; Blank: 3-в-1 диммирование |
| Методы управления для Blank | 0...10 В DC, 10 В PWM-сигнал, сопротивление |
| Сигнальный ток источника питания | 100 мкА, типовое значение |
| Минимальный уровень диммирования для Blank | Около 1 % |
| Минимальный уровень диммирования для DA2 | Около 0,2 % |
| Частота управляющего PWM-сигнала | 100 Гц...3 кГц для внешнего PWM-сигнала |
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. Время установки измеряется при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время установки.
3. При пониженном входном напряжении может потребоваться дерейтинг. См. раздел со статической характеристикой.
4. Драйвер рассматривается как компонент, предназначенный для работы в составе конечного изделия. Поскольку ЭМС зависит от полной установки, конечный производитель обязан повторно подтвердить соответствие директиве ЭМС на уровне готового изделия.
5. Серия соответствует типичному ресурсу более 50 000 часов при температуре корпуса, особенно в точке tc или TMP, около 75 °C либо ниже.
6. Подробности по гарантии на сайте производителя.
7. При высоте эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
8. Перед применением следует ознакомиться с руководством пользователя по вопросам монтажа и обеспечения водозащиты.
9. Подключение к ёмкостной нагрузке не рекомендуется.
10. В соответствии с IEC 62386-101/102 по включению и прерыванию питания DALI время установки необходимо проверять с контроллером DALI, поддерживающим функцию включения питания DALI; в противном случае время установки для DA2 может быть более 0,5 с.
11. Для соответствия требованиям актуального регламента ErP для светильников этот источник питания допускается применять только за выключателем, не имеющим постоянного подключения к сети.
