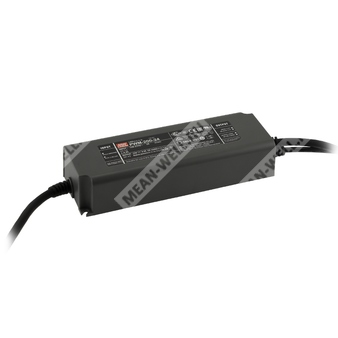

PWM-200-48DA2 - источник питания для светодиодных лент с ШИМ-выходом, 48 В, 200 Вт и интерфейсом DALI-2/PUSH диммирования.
PWM-200-48DA2 — это AC/DC светодиодный драйвер постоянного напряжения с ШИМ-выходом, рассчитанный на питание нагрузок 48 В и мощность до 200 Вт. Модель относится к серии PWM-200, выполнена в герметичном исполнении IP67 и предназначена для управления светодиодными лентами и другими нагрузками с сохранением стабильности яркости и цветовой температуры при диммировании.
Расшифровка партномера
| Обозначение | Значение |
| PWM | Серия драйверов с ШИМ-выходом постоянного напряжения |
| 200 | Номинальная мощность серии 200 Вт |
| 48 | Номинальное выходное напряжение 48 В |
| DA2 | Исполнение с диммированием PUSH и интерфейсом DALI-2 |
Назначение и особенности
Устройство обеспечивает постоянное выходное напряжение с ШИМ-модуляцией на выходе, что позволяет управлять светодиодными лентами без ухудшения равномерности свечения. Для модели DA2 предусмотрены функции PUSH-диммирования и управления по DALI-2. Серия рассчитана на работу в промышленных и архитектурных светотехнических системах, в том числе в сухих, влажных и мокрых помещениях.
Особенности
- Постоянное напряжение на выходе с ШИМ-формированием сигнала.
- Рабочая частота ШИМ: 2,5 кГц для исполнения DA2.
- Совместимость с DALI-2 и PUSH-диммированием.
- Герметичное исполнение уровня IP67.
- Пластиковый корпус с классом защиты II и коррекцией коэффициента мощности.
- Подходит для аварийного освещения согласно IEC 61347-2-13.
- Потребление в режиме ожидания менее 0,5 Вт.
- Полностью залитая конструкция.
- Минимальный уровень диммирования для DA2-типа: 0,2%.
- Типовой срок службы более 50 000 часов.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное освещение.
- Архитектурное освещение.
- Подсветка ниш.
- Промышленное освещение.
- Применение в зоне Class I, Division 2 для исполнения HL.
Описание
Серия PWM-200 представляет собой 200-ваттный AC/DC LED-драйвер с режимом постоянного напряжения и ШИМ-выходом. Устройство предназначено для поддержания однородности цвета и яркости при работе со светодиодными лентами. Диапазон входного напряжения составляет 100–305 В AC, предусмотрены варианты с номинальным выходным напряжением 12 В, 24 В, 36 В и 48 В. Для модели PWM-200-48DA2 характерна высокая эффективность, работа без вентилятора и расширенный температурный диапазон корпуса.
Исполнение DA2 относится к двухпроводному DALI-2 решению с функцией PUSH-диммирования и предназначено для систем управления освещением, где требуется стандартизованный цифровой интерфейс и минимальный уровень диммирования.
Расшифровка технических параметров PWM-200-48DA2
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 4,17 А |
| Номинальная выходная мощность | 200,1 Вт |
| Диапазон диммирования | 0–100% |
| Частота ШИМ | 2,5 кГц для DA2-типа |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF>0,97 при 115 В AC, PF>0,96 при 230 В AC, PF>0,94 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD<20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Ток потребления | 2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Пусковой ток | 65 А, измерение при 50% Ipeak, 230 В AC, длительность 550 мкс, по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время установки и нарастания | 500 мс, 80 мс при 230 В AC или 115 В AC |
| Время удержания | 10 мс при 230 В AC или 115 В AC |
| Максимум блоков питания на автомате 16 А | 3 шт. для автомата типа B; 5 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 4,17 А |
| Номинальная мощность | 200,1 Вт |
| Диапазон диммирования | 0–100% |
| Минимальный уровень диммирования | 0,2% для DA2-типа |
| Частота PWM | 2,5 кГц для DA2-типа |
| Тип нагрузки | Светодиодные ленты и аналогичные постоянного напряжения |
Защита
| Параметр | Значение |
| Перегрузка | 108–135% от номинальной выходной мощности; режим hiccup или ограничение постоянным током, автоматическое восстановление |
| Короткое замыкание | Отключение выходного напряжения, повторный запуск после устранения неисправности; для DA2-типа — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 53–65 В для модели 48 В; отключение выходного напряжения с повторным запуском после устранения неисправности |
| Перегрев | Отключение выходного напряжения, повторный запуск после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | −40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 type HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, независимое исполнение, IP67, EAC TP TC 004, GB19510.1, GB19510.14, IS15885(Part2/Sec13) кроме 36 В, одобрено; проектирование по BS EN/EN60335-1 и приложению J BS EN/EN61347-2-13 для аварийных установок |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA2-типа, устройство типа 6 (DT6) |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-DA: 1,5 кВ AC; выход-DA: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, помехоустойчивость к импульсным перенапряжениям line-line 2 кВ, EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 2235,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 178,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 195 × 68 × 39,5 мм |
| Масса | 1,03 кг |
| Упаковка | 12 шт.; 13,4 кг; 0,71 куб. фут |
Подключение и управление
Для исполнения DA2 применяется интерфейс DALI между линиями DA+ и DA-. Поддерживается PUSH-диммирование через первичную сторону. Кнопка PUSH подключается только между клеммой DA+ и AC/L. Подключение кнопки к AC/N приводит к короткому замыканию. Максимальная длина кабеля от кнопки до последнего драйвера — 20 м. Допустимо одновременное PUSH-диммирование до 10 драйверов.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличить время установки.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать раздел статических характеристик.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; после окончательной установки требуется повторная оценка ЭМС.
- Данная серия соответствует типичному ресурсу более 50 000 часов работы при температуре корпуса в контрольной точке не выше примерно 75 °C.
- Изменение высоты эксплуатации выше 2000 м требует дерейтирования: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя по вопросам монтажа и водозащиты.
- Подключение к ёмкостным нагрузкам не рекомендуется.
- Для DA2-типа время установки следует проверять с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе оно будет более 0,5 с.
- Для выполнения требований ErP данный источник питания может применяться только после выключателя, не подключённого постоянно к сети.
