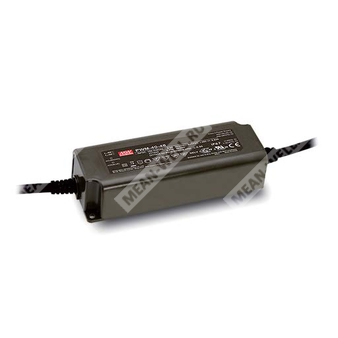

PWM-40-12 - 40-ваттный светодиодный AC/DC драйвер с PWM-выходом и регулировкой яркости для светодиодных лент.
Партномер PWM-40-12 обозначает импульсный источник питания постоянного напряжения для светодиодных нагрузок с PWM-стабилизированным выходом.
Расшифровка партномера
| Обозначение | Расшифровка |
| PWM | Серия драйверов с PWM-выходом |
| 40 | Номинальная мощность 40 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
PWM-40-12 применяется для питания светодиодных лент и других светодиодных систем, где требуется постоянное напряжение 12 В с регулированием яркости изменением скважности выходного импульсного сигнала.
Особенности
- Постоянное напряжение на выходе с PWM-формой сигнала.
- Рабочая частота PWM-выхода: 1,47 кГц.
- Поддержка диммирования 3-в-1: 0–10 В, PWM-сигнал 10 В или резистивное управление.
- Встроенная активная коррекция коэффициента мощности.
- Корпус из пластика, исполнение класса II.
- Класс 2 по мощности.
- Потребление без нагрузки менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Типовое время жизни более 50000 часов.
Описание
Серия PWM-40 представляет собой 40-ваттные светодиодные AC/DC драйверы с режимом постоянного напряжения и PWM-выходом, предназначенные для поддержания стабильной цветовой температуры и равномерной яркости при работе со светодиодными лентами. Устройства работают от сети переменного тока 90–305 В и доступны в вариантах с номинальным выходным напряжением 12, 24, 36 и 48 В. За счет высокой эффективности, достигающей 90%, и безвентиляторной конструкции серия рассчитана на работу при температуре корпуса от -40 до +85 °C в условиях свободной конвекции воздуха. Степень защиты IP67 позволяет применять устройство в сухих, влажных и мокрых зонах при соблюдении требований по монтажу. Функция диммирования реализована изменением скважности выходного тока, что обеспечивает гибкую настройку светового потока светодиодных нагрузок.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Использование в оборудовании для опасных зон класса I, division 2, исполнение Type HL.
Выход
| Номинальное напряжение | 12 В |
| Номинальный ток | 3,34 А |
| Номинальная мощность | 40,08 Вт |
| Диапазон диммирования | 0–100% |
| Частота PWM | 1,47 кГц |
Вход
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность 270 мкс, измерено при 50% Ipeak, при 230 В AC |
| Потребление без нагрузки | < 0,5 Вт |
Защитные функции
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 15–17 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5 G, по 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +85 °C |
Безопасность и ЭМС
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень для светотехнического оборудования, устойчивость к импульсным помехам линия-линия 2 кВ, EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥ 60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Надежность, размеры и упаковка
| MTBF | 2625,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
Примечания
| 1 | Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | При пониженном входном напряжении может потребоваться снижение нагрузки. См. раздел о статической характеристике. |
| 3 | Время установления измерено при первом холодном пуске. Повторное включение/выключение может увеличить время установления. |
| 4 | Источник питания рассматривается как компонент для работы в составе конечного изделия; из-за влияния монтажа конечный производитель должен повторно подтвердить соответствие требованиям ЭМС на уровне конечной установки. |
| 5 | Типовой срок службы более 50000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 6 | См. гарантийное заявление на сайте MEAN WELL. |
| 7 | При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 8 | Перед применением следует ознакомиться с руководством пользователя, особенно с указаниями по монтажу и обеспечению влагозащиты. |
Сведения о подключении
| Вход сети | AC/L — коричневый; AC/N — синий |
| Выход на нагрузку | Vo+ — красный; Vo- — черный |
| Диммирование | DIM+ — фиолетовый; DIM- — розовый |
| Рекомендуемые жилы | SJTW 18AWG × 2C для входа сети; UL2464 18AWG × 2C (Vo+, Vo-); UL2464 22AWG × 2C (DIM+, DIM-) |
Подключение линии диммирования выполняется между DIM+ и DIM-. Не допускается соединение DIM- с Vo-.
