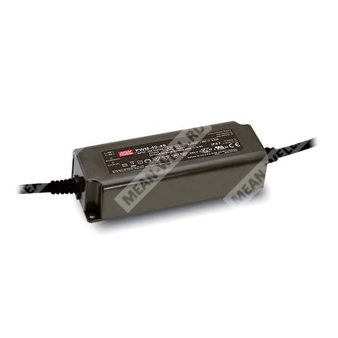

PWM-40-24 — 40-ваттный источник питания постоянного напряжения с ШИМ-выходом для светодиодных лент и диммированием 3-в-1.
40W PWM Output LED Driver PWM-40 series
Расшифровка партномера
| PWM | Серия источников питания с ШИМ-выходом |
| 40 | Номинальная мощность 40 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
Серия PWM-40 представляет собой 40-ваттный светодиодный AC/DC драйвер с режимом постоянного напряжения и ШИМ-выходом. Устройство предназначено для питания светодиодных лент и обеспечивает поддержание цветовой температуры и однородности яркости при работе с различными типами LED-лент. Модель PWM-40-24 рассчитана на номинальное выходное напряжение 24 В и реализует диммирование изменением скважности выходного тока.
Особенности
- Выход постоянного напряжения с ШИМ-формой управления, частота 1,47 кГц.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Изделие класса 2.
- Потребление без нагрузки менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Функция диммирования 3 в 1: 0–10 В, ШИМ 10 В или резистивное управление.
- Типовой срок службы более 50000 часов.
- Промышленное исполнение для эксплуатации в широком диапазоне температур.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Применение в помещениях класса I, Division 2, с опасными зонами, тип HL.
Технические характеристики
Выход
| Модель | PWM-40-24 |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный ток | 1,67 А |
| Номинальная мощность | 40,08 Вт |
| Диапазон диммирования | 0–100% |
| Частота ШИМ | 1,47 кГц |
| Время запуска | 500 мс при 115 В AC / 230 В AC |
| Время нарастания | 80 мс при 115 В AC / 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,92 при 277 В AC, при полной нагрузке |
| КПД | 89% |
| Потребляемый ток | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, ширина импульса 270 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Максимальное число источников на автоматическом выключателе 16 А | 9 шт. для автомата типа B / 16 шт. для автомата типа C при 230 В AC |
Защита
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 28–34 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Рабочая температура | -40…+80 °C, влажность 10–95% RH |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Температура корпуса | Tcase = -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
Электробезопасность и ЭМС
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750 тип HL, UL879 только для 12 В и 24 В, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, BIS IS15885 только для 12 В и 24 В, EAC TP TC 004, GB19510.1, GB19510.14; проектирование согласно BS EN/EN60335-1 |
Надёжность, размеры и упаковка
| MTBF | 2625,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
Примечания
- Если отдельно не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки. См. разделы по статической характеристике.
- Время запуска измерено при первом холодном включении. Повторное включение и выключение может увеличить время запуска.
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от условий монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Серия соответствует типовой наработке более 50000 часов при Tcase, особенно в контрольной точке tc или TMP, около 75 °C либо ниже.
- Температурное снижение допустимой нагрузки по высоте эксплуатации выше 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует учитывать рекомендации по установке и меры предосторожности для влагозащищённого исполнения.
Подключение и диммирование
Для модели с Blank-type подключение выполняется по следующей логике: вход сети AC/L и AC/N, выход на нагрузку Vo+ и Vo-, цепь диммирования DIM+ и DIM-. Недопустимо соединять DIM- с Vo-.
Поддерживаются три способа управления между DIM+ и DIM-: постоянное напряжение 0–10 В DC, ШИМ-сигнал 10 В или резистивное управление. Ток источника диммирования от блока питания составляет 100 мкА тип.
ШИМ-диммирование реализуется изменением скважности выходного тока. Частота выходного ШИМ сигнала фиксирована и составляет 1,47 кГц тип.
Минимальная скважность выходного тока составляет около 6%; при 0% < Iout < 6% выходной ток не нормируется. Скважность может быть сведена к 0% при управляющем входе около 0 кОм или 0 В DC, либо при ШИМ-сигнале 10 В с 0% скважности.
Назначение выводов
| AC/L | Вход сети, провод коричневый |
| AC/N | Вход сети, провод синий |
| Vo+ | Положительный выход |
| Vo- | Отрицательный выход |
| DIM+ | Положительный вход диммирования |
| DIM- | Отрицательный вход диммирования |
