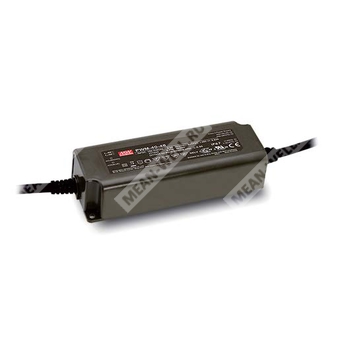

PWM-40-36
PWM-40-36 — 40-ваттный драйвер постоянного напряжения с ШИМ-управлением для светодиодных лент.
| Партномер | Расшифровка |
| PWM | Серия светодиодных драйверов с ШИМ-выходом |
| 40 | Номинальная мощность 40 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Описание
Серия PWM-40 представляет собой светодиодный AC/DC-драйвер мощностью 40 Вт с режимом постоянного напряжения и ШИМ-формой выходного сигнала. Устройство предназначено для питания светодиодных лент и обеспечивает поддержание цветовой температуры и однородности яркости при работе различных типов светодиодных лент.
Модель PWM-40-36 работает от сети переменного тока 90~305 В AC и соответствует классу защиты IP67. Для данной модификации номинальное выходное напряжение составляет 36 В, а режим диммирования реализован изменением скважности выходного тока. Драйвер выполнен в полностью герметизированном корпусе, рассчитан на эксплуатацию в сухих, влажных и сырых условиях, а также обеспечивает высокую эффективность, достигающую 90%.
Серия рассчитана на работу без вентилятора при свободной конвекции воздуха и допускает эксплуатацию при температуре корпуса от -40 до +85 °C. Для управления яркостью предусмотрено 3-в-1 диммирование: 0~10 В DC, ШИМ-сигнал 10 В или резистивное управление.
Особенности
- Выход с постоянным напряжением и ШИМ-формой сигнала.
- Частота ШИМ-выхода: 1,47 кГц.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребление без нагрузки менее 0,5 Вт.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Функция диммирования 3-в-1: dim-to-off.
- Типичный срок службы более 50 000 часов.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Использование в опасных зонах класса I, раздел 2, тип “HL”.
Технические параметры
| Выход | |
| Модель | PWM-40-36 |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 1,12 А |
| Номинальная мощность | 40,32 Вт |
| Диапазон диммирования | 0 ~ 100% |
| Частота ШИМ | 1,47 кГц |
| Время запуска, нарастания | 500 мс, 80 мс при 115 В AC / 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
| Вход | |
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Входной ток, тип. | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток, тип. | 50 А, длительность импульса 270 мкс, измерение при 50% Ipeak и 230 В AC, согласно NEMA 410 |
| Максимальное число источников на автомате 16 А | 9 шт. для автомата типа B / 16 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт |
| Защита | |
| Перегрузка | 108 ~ 130% от номинальной выходной мощности; режим «hiccup» с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения с повторным включением для восстановления |
| Перенапряжение | 41 ~ 46 В |
| Перегрев | Отключение выходного напряжения с повторным включением для восстановления |
| Эксплуатационные условия | |
| Рабочая температура | Tcase = -40 ~ +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Электрическая прочность и изоляция | |
| Испытательное напряжение изоляции | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС и безопасность | |
| ЭМС излучения | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750 тип “HL”, UL879 только для 12 В и 24 В, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, BIS IS15885 только для 12 В и 24 В, EAC TP TC 004, GB19510.1, GB19510.14; проектирование по BS EN/EN60335-1 |
| Прочее | |
| MTBF | 2625,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 CUFT |
Расшифровка партномера
Партномер PWM-40-36 указывает на серию, мощность и номинальное выходное напряжение устройства.
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. При пониженном входном напряжении может потребоваться снижение нагрузки. См. раздел о статической характеристике.
3. Время запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может увеличить время запуска.
4. Драйвер рассматривается как компонент, предназначенный для работы в составе конечного изделия. Поскольку ЭМС-параметры зависят от полной установки, изготовитель конечного изделия должен повторно подтвердить соответствие ЭМС-директиве на уровне всей системы.
5. Типичный срок службы более 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP, согласно DLC), около 75 °C или ниже.
6. Актуальные условия гарантии следует уточнять на сайте производителя.
7. Для моделей без вентилятора снижение характеристик по температуре выше 2000 м над уровнем моря составляет 3,5 °C на 1000 м; для моделей с вентилятором — 5 °C на 1000 м.
8. Для применения и рекомендаций по установке с сохранением степени защиты от воды следует обращаться к руководству пользователя перед применением.
