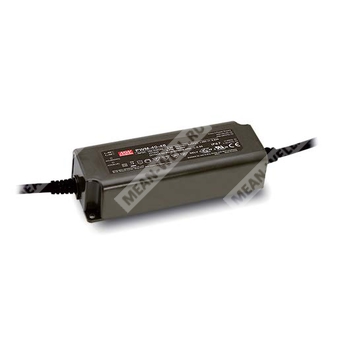

PWM-40-48
PWM-40-48 — 40-ваттный источник питания с PWM-выходом для светодиодных лент и диммирования.
Компонент PWM-40-48 представляет собой импульсный светодиодный драйвер постоянного напряжения мощностью 40 Вт с PWM-формой выхода, рассчитанный на питание светодиодных нагрузок на напряжении 48 В.
Расшифровка партномера
| Позиция | Расшифровка |
| PWM | Серия драйверов со ШИМ-выходом постоянного напряжения |
| 40 | Номинальная мощность 40 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Выход постоянного напряжения с PWM-режимом, частота 1,47 кГц.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Устройство класса 2.
- Потребление без нагрузки менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Функция диммирования 3 в 1, включая режим dim-to-off.
- Типичный срок службы более 50 000 часов.
Области применения
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Применение в местах класса I, раздел 2, с опасной классификацией, для исполнения Type HL.
Описание
Серия PWM-40 — это 40-ваттный светодиодный AC/DC-драйвер, работающий в режиме постоянного напряжения с PWM-выходом. Такое решение позволяет поддерживать стабильность цветовой температуры и равномерность яркости при работе с различными типами светодиодных лент.
Питание осуществляется от сети переменного тока 90–305 В. Для серии предусмотрены модели с номинальным выходным напряжением 12, 24, 36 и 48 В. Высокая эффективность, достигающая 90%, и безвентиляторная конструкция обеспечивают работу при температуре корпуса от -40 до +85 °C при свободной конвекции воздуха.
Серия имеет степень защиты IP67 и пригодна для эксплуатации в сухих, влажных и сырых помещениях. Регулирование яркости реализовано изменением коэффициента заполнения выходного тока.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,84 А |
| Номинальная выходная мощность | 40,32 Вт |
| Диапазон регулирования | 0–100% |
| Частота PWM | 1,47 кГц |
| Пуск, время нарастания | 500 мс, 80 мс при 115 ВАС / 230 ВАС |
| Время удержания | 16 мс при 115 ВАС или 230 ВАС |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 ВАС, 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF>0,97 при 115 ВАС, PF>0,95 при 230 ВАС, PF>0,92 при 277 ВАС при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115 ВАС и 230 ВАС; при нагрузке ≥75% для 277 ВАС |
| Пусковой ток | 50 А при холодном старте, ширина импульса 270 мкс, измерение при 50% Ipeak, 230 ВАС |
| Ток утечки | <0,25 мА при 277 ВАС |
| Потребляемый ток | 0,6 А при 115 ВАС; 0,3 А при 230 ВАС; 0,25 А при 277 ВАС |
| Потребление без нагрузки | <0,5 Вт |
| Максимальное число блоков на автомате 16 А | 9 шт. для автомата типа B; 16 шт. для автомата типа C при 230 ВАС |
Защита
| Параметр | Значение |
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение | 54–60 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | От -40 до +80 °C, 10–95% RH |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C при 0–50 °C |
| Вибрация | 10–500 Гц, 5G, 12 минут/цикл, 72 минуты по осям X, Y, Z |
| Максимальная температура корпуса | +85 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсным перенапряжениям line-line 2 кВ, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2625,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 226,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт. / 15,7 кг / 1,0 куб. фут |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 ВАС, номинальном токе и температуре окружающей среды 25 °C.
2. Может потребоваться понижение мощности при низком входном напряжении. См. раздел со статическими характеристиками.
3. Время установки измерено при первом холодном запуске. Повторные включения могут увеличивать время запуска.
4. Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, конечный изготовитель должен повторно подтвердить соответствие на уровне системы.
5. Для данной серии приведён типичный срок службы более 50 000 часов при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
6. По вопросам гарантии следует обращаться к официальному сайту производителя.
7. При высоте эксплуатации выше 2000 м понижение температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
8. Для применения и мер предосторожности при монтаже с влагозащитой следует руководствоваться пользовательским руководством перед использованием.
