PWM-60-12

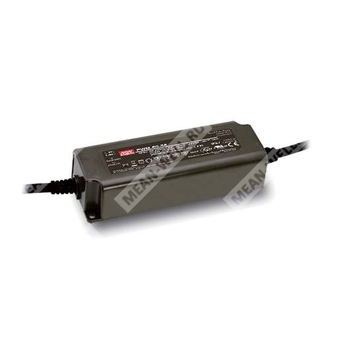

PWM-60-12 - импульсный светодиодный драйвер постоянного напряжения 60 Вт с ШИМ-выходом для светодиодных лент.
Расшифровка партномера
| Позиция в партномере | Значение |
| PWM | Серия драйверов со ШИМ-выходом |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
PWM-60-12 представляет собой светодиодный AC/DC драйвер мощностью 60 Вт с режимом постоянного напряжения и ШИМ-стилем выхода. Изделие предназначено для питания светодиодных лент и обеспечивает регулирование яркости за счёт изменения скважности выходного сигнала. Драйвер поддерживает работу от сети переменного тока 90–305 В AC, имеет высокий коэффициент полезного действия до 86% для исполнения 12 В, встроенную активную коррекцию коэффициента мощности и полностью герметизированное исполнение со степенью защиты IP67.
Особенности
- Выход постоянного напряжения со ШИМ-стилем.
- Поддержка диммирования: 3-в-1 (0–10 В DC, ШИМ-сигнал 10 В, сопротивление).
- Поддержка DALI/DALI-2 для соответствующих исполнений.
- Возможность применения в аварийном освещении согласно IEC 61347-2-13.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты II/2.
- Потребление на холостом ходу менее 0,5 Вт.
- Полная герметизация, степень защиты IP67.
- Типичное время жизни более 50 000 часов.
- Работа в диапазоне температур корпуса от -40 до +85 °C при свободной конвекции воздуха.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение.
- Применение в опасных зонах класса I, division 2, тип HL.
Описание
Серия PWM-60 — это светодиодные AC/DC источники питания мощностью 60 Вт, работающие в режиме постоянного напряжения с ШИМ-выходом. Такая архитектура обеспечивает стабильность яркости при работе со светодиодными лентами. Устройство рассчитано на питание от сети 90–305 В AC и выпускается в вариантах с номинальным выходным напряжением 12, 24, 36 и 48 В. Для исполнения 12 В заявлена высокая эффективность до 86%. Корпус выполнен без вентилятора, что позволяет эксплуатировать изделие при температуре корпуса до +85 °C в условиях свободной конвекции воздуха. Степень защиты IP67 допускает применение во влажных и пыльных средах.
Технические параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 60 Вт |
| Диапазон регулирования яркости | 0–100% |
| Частота ШИМ | 1,47 кГц для Blank/DA-Type; 2,5 кГц для DA2-Type |
| Время запуска и нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Более 0,97 при 115 В AC; более 0,95 при 230 В AC; более 0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность 270 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
Защита
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перенапряжение | 15–17 В |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Рабочая температура | Tcase = -40…+85 °C |
| Температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
| Снижение параметров по высоте | Для высоты более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором |
Электробезопасность и ЭМС
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость line-line 2 кВ, EAC TP TC 020 |
Надёжность, размеры, упаковка
| MTBF | 2626,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 227,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт.; 15,7 кг; 1,0 куб. фут |
Соответствие стандартам и исполнения
| Стандарты безопасности | UL8750 тип HL, UL879 для 12 В и 24 В Blank Type, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-Type; устройство типа 6 (DT6) |
| Исполнение | Blank Type, IP67, функция 3-в-1 диммирования |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном пуске. Частые включения и выключения могут увеличить это время.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; ЭМС-параметры зависят от конечной установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие ЭМС-директиве на завершённой системе.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре точки Tcase, особенно точки tc (или TMP по DLC), около 75 °C или ниже.
- Снижение параметров по высоте над уровнем моря: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Перед применением следует изучить руководство пользователя, особенно примечания по установке и водозащите.
- Для DALI-исполнений время запуска необходимо проверять с контроллером, поддерживающим функцию включения питания DALI; иначе время запуска может превышать 0,5 с.
