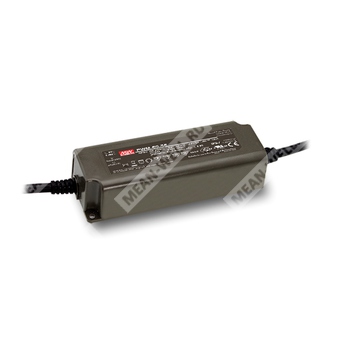

PWM-60-12DA - светодиодный AC/DC драйвер постоянного напряжения с ШИМ-выходом и интерфейсом DALI для светодиодных лент.
Расшифровка партномера
| Обозначение | Расшифровка |
| PWM | Серия драйверов со ШИМ-выходом |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| DA | Исполнение с интерфейсом DALI |
Назначение и особенности
PWM-60-12DA представляет собой светодиодный AC/DC драйвер серии PWM-60 с постоянным выходным напряжением 12 В и мощностью 60 Вт. Компонент предназначен для питания светодиодных лент и других светодиодных нагрузок, где требуется режим постоянного напряжения с ШИМ-управлением яркостью. Для исполнения DA предусмотрено управление по интерфейсу DALI; в серии также реализована функция ШИМ-стиля формирования выхода, обеспечивающая стабильность яркости при работе со светодиодными лентами.
Устройство работает от сети переменного тока 90–305 В AC и от постоянного входа 127–431 В DC. Конструкция рассчитана на эксплуатацию в широком диапазоне условий, имеет степень защиты IP67, полностью герметизированное исполнение и подходит для сухих, влажных и мокрых мест установки. Серия выполнена без вентилятора, с высоким КПД и активной коррекцией коэффициента мощности. Для исполнения DA заявлена поддержка DALI-управления; для двухпроводных решений серии предусмотрена работа с первичной стороной управления.
Особенности
- Выход постоянного напряжения со ШИМ-формированием выходного сигнала.
- Совместимость с DALI для исполнения DA.
- Активная коррекция коэффициента мощности.
- Исполнение класса II/2.
- Потребление без нагрузки менее 0,5 Вт.
- Полностью герметизированное исполнение с уровнем защиты IP67.
- Работа при естественной конвекции, без вентилятора.
- Поддержка применения в аварийном освещении согласно IEC 61347-2-13.
- Минимальный уровень диммирования для DALI-исполнения: 0,2%.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение.
- Использование в местах категории Class I, Division 2, опасные зоны.
Параметры по входу
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,97 при 115 В AC, >0,95 при 230 В AC, >0,92 при 277 В AC при полной нагрузке |
| Пусковой ток | 50 А, длительность 270 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Максимальное число источников на автомате 16 А | 9 шт. при автомате типа B; 16 шт. при автомате типа C, при 230 В AC |
Параметры по выходу
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 60 Вт |
| Диапазон диммирования | 0–100% |
| Частота ШИМ | 1,47 кГц для Blank/DA-Type; 2,5 кГц для DA2-Type |
| Время запуска, нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
| Перегрузка | 108–130% от номинальной выходной мощности; режим hiccup, восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, повторное включение для восстановления; для DA2-Type — режим hiccup с автоматическим восстановлением |
| Перенапряжение | 15–17 В |
| Защита от перегрева | Отключение выходного напряжения, повторное включение для восстановления |
Параметры по условиям эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase: -40…+85 °C |
| Температура корпуса | Максимум +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Параметры по безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, помехоустойчивость | Соответствие BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547, уровень light industry, surge Line-Line 2 кВ; EAC TP TC 020 |
| ЭМС, излучаемые помехи | Соответствие BS EN/EN 55015, BS EN/EN 61000-3-2 Class C при нагрузке ≥60%, BS EN/EN 61000-3-3, GB/T 17743, GB 17625.1; EAC TP TC 020 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-Type, устройство типа 6 (DT6) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт. / 15,7 кг / 1,0 куб. фут |
| Тип корпуса | Полностью герметизированный, IP67 |
Надежность
| Параметр | Значение |
| MTBF | 2626,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 227,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Примечания
- Если не указано иное, все параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном включении. Повторное включение и выключение драйвера может увеличить время запуска.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие ЭМС на уровне готового изделия.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора.
- Для любых сведений по установке и мерам предосторожности по водозащите следует обращаться к руководству пользователя перед применением.
- По стандарту IEC 62386-101/102 для DALI время запуска и прерывания зависит от того, поддерживает ли контроллер функцию DALI power on; в противном случае время запуска будет более 0,5 с для исполнения DA.
