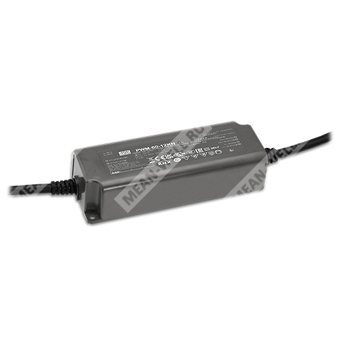

PWM-60-12KN - 60-ваттный светодиодный драйвер KNX с PWM-выходом постоянного напряжения для лент и ламп.
Расшифровка партномера
| PWM | Серия драйверов с PWM-выходом |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| KN | Контроль по протоколу KNX |
Назначение
Устройство представляет собой AC/DC светодиодный драйвер мощностью 60 Вт с режимом постоянного напряжения и PWM-управлением выходом. Предназначен для питания светодиодных лент и других светодиодных нагрузок постоянного напряжения с сохранением равномерности яркости и цветовой температуры. Встроенный интерфейс KNX исключает необходимость применения KNX-DALI шлюза.
Особенности
- Постоянное напряжение на выходе с PWM-формированием.
- Пользовательски изменяемая частота до 4 кГц через ETS.
- Соответствие требованиям IEEE 1789-2015 и требованиям EU Ecodesign по SVM.
- Минимальный уровень диммирования 0,01%.
- Пластиковый корпус с конструкцией класса II.
- Потребление в режиме ожидания менее 0,5 Вт.
- Интегрированный KNX-протокол управления.
- Не требуется KNX-DALI шлюз.
- Типовой срок службы более 50 000 часов.
- Подходит для светодиодных лент, внутреннего, декоративного и архитектурного освещения.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
Описание
Серия PWM KN представляет собой 60-ваттный AC/DC драйвер светодиодов с режимом постоянного напряжения и PWM-выходом. Такое решение позволяет сохранять цветовую температуру и однородность яркости при работе со всеми типами светодиодных лент и светодиодных ламп постоянного напряжения. Встроенный интерфейс KNX позволяет отказаться от использования сложного KNX-DALI шлюза.
Устройство работает в диапазоне входного напряжения 90–305 В переменного тока и выпускается в модификациях с выходным напряжением 12 В и 24 В. Благодаря КПД до 89% и безвентиляторному исполнению серия способна работать при температуре корпуса от -35 до +90 °C в условиях свободной конвекции воздуха.
Минимальный уровень диммирования 0,01% делает изделие пригодным для применений с очень низким уровнем освещенности, например в кинотеатрах. Выходная частота регулируется до 4 кГц, что соответствует требованиям IEEE 1789-2015 по отсутствию риска и требованиям EU Ecodesign по показателю стробоскопической видимости (SVM), снижая вероятность световых пульсаций.
Расшифровка партномера
| Обозначение | Значение |
| PWM | Серия с PWM-выходом |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное напряжение 12 В |
| KN | KNX-управление |
Параметры
Выход
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Диапазон диммирования | 0 ~ 100% |
| Частота PWM | 200 ~ 4000 Гц, изменяется пользователем через ETS |
| Время установки, время нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC при полной нагрузке |
| КПД | 86% |
| Потребляемый ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, импульсная длительность 350 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | < 0,25 мА при 277 В AC |
| Потребление в режиме ожидания | < 0,5 Вт |
| Максимальное количество источников питания на автоматическом выключателе 16 А | 9 шт. для типа B; 16 шт. для типа C при 230 В AC |
Защита
| Перегрузка | 108 ~ 130% от номинальной выходной мощности |
| Режим при перегрузке | Иккупный режим, восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перенапряжение | 15 ~ 17 В |
| Режим при перенапряжении | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации
| Рабочая температура | Tcase = -35 ~ +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -35 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Надежность и стандарты
| MTBF | 2135,2 тыс. ч min. по Telcordia SR-332 (Bellcore); 247,7 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | ENEC: BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent, GB19510.14, GB19510.1, BIS IS 15885 (Part2/Sec13) для 12/24 KN, EAC TP TC 004 approved |
| Стандарты KNX | Сертифицированный протокол |
| Напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, устойчивость к импульсным перенапряжениям Line-Line 2 кВ; EAC TP TC 020 |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
Конструктивные данные
| Габариты | 150 × 53 × 35 мм |
| Масса | 0,45 кг |
| Упаковка | 30 шт. / 16,0 кг / 1,0 куб. фут |
| Тип корпуса | Пластиковый, класс II |
Расшифровка исполнения PWM-60-12KN
| PWM | Серия с PWM-управлением выходом |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выход 12 В |
| KN | Интерфейс KNX |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться дерейтинг. См. раздел статической характеристики.
- Время установки измерено при первом холодном запуске. Повторные включения и выключения могут увеличить время установки.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием. Из-за влияния полной системы на ЭМС конечный производитель должен повторно подтвердить соответствие ЭМС для всей установки.
- Серия соответствует типовой наработке более 50 000 часов при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Следует обращаться к актуальному заявлению о гарантии на сайте производителя.
- Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Перед применением следует ознакомиться с руководством пользователя, особенно для вопросов монтажа и влагозащиты.
Подключение
| Вход сети | AC/L — коричневый; AC/N — синий |
| Выход на нагрузку | Vo+ — красный; Vo- — чёрный |
| Шина KNX | KNX+ — красный; KNX- — чёрный |
KNX-сигнал подаётся между клеммами KNX+ и KNX-. Программирование и адресация ETS могут выполняться без подключения к сети AC. Не допускается соединение KNX- с Vo-.
