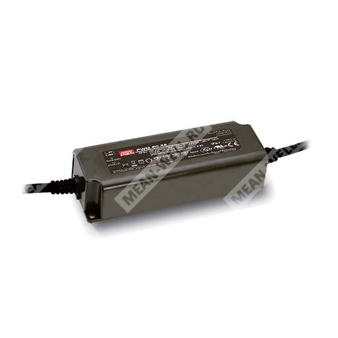

PWM-60-24 - светодиодный драйвер постоянного напряжения с PWM-выходом для питания LED-лент и диммирования.
Расшифровка партномера
| Позиция | Значение |
| PWM | Серия светодиодных драйверов с PWM-стилем выходного сигнала |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и общая характеристика
PWM-60-24 — импульсный AC/DC светодиодный драйвер мощностью 60 Вт с постоянным выходным напряжением 24 В и PWM-стилем управления выходом. Изделие предназначено для питания светодиодных лент и других светодиодных нагрузок, где требуется поддержание яркости за счёт изменения скважности выходного сигнала.
Источник питания работает от сети переменного тока 90...305 В AC и обеспечивает широкие возможности диммирования. Для исполнения Blank доступны способы управления 0...10 В DC, ШИМ-сигнал 10 В и сопротивление. Для исполнений DA/DA2 реализовано управление по DALI / DALI-2. Корпус полностью герметизирован и соответствует степени защиты IP67, что допускает применение во влажных и пылевых средах при соблюдении требований монтажа.
Особенности
- Постоянное выходное напряжение с PWM-стилем выходного сигнала.
- Возможность поддержания равномерной яркости при питании светодиодных лент.
- Входной диапазон 90...305 В AC.
- Высокий КПД, до 89% для версии 24 В.
- Пассивное охлаждение без вентилятора.
- Степень защиты оболочки IP67.
- Функция диммирования 3 в 1: 0...10 В DC, 10 В PWM, сопротивление.
- Исполнения с DALI и DALI-2 для 12/24 В.
- Активная коррекция коэффициента мощности.
- Класс защиты II/2.
- Минимальный уровень диммирования для DALI-исполнения: 0,2%.
- Типичный ресурс более 50 000 часов.
Применение
- Светодиодные ленты.
- Внутреннее светодиодное освещение.
- Декоративное светодиодное освещение.
- Архитектурное светодиодное освещение.
- Промышленное освещение.
- Аварийное освещение в соответствии с IEC 61347-2-13.
- Применение в средах сухих, влажных и мокрых зон при корректном монтаже.
Описание
Серия PWM-60 представляет собой 60-ваттные AC/DC LED-драйверы постоянного напряжения с PWM-типом выходного сигнала. Модель PWM-60-24 рассчитана на номинальное выходное напряжение 24 В и ток нагрузки 2,5 А. Конструкция ориентирована на питание светодиодных систем, где требуется сохранение однородности яркости по всей длине светодиодных лент.
Устройство допускает работу от универсальной сети 90...305 В AC или 127...431 В DC. Для версии 24 В указан КПД 89% при типовой нагрузке. Источник питания выполнен в полностью герметизированном исполнении, рассчитан на эксплуатацию в диапазоне температур корпуса от -40 до +85 °C и имеет степень защиты IP67. При отсутствии вентилятора отвод тепла осуществляется за счёт естественной конвекции.
Расшифровка исполнения
| Обозначение | Смысл |
| Blank | Исполнение с функцией диммирования 3 в 1: 0...10 В DC, 10 В PWM-сигнал, сопротивление |
| DA | Исполнение с интерфейсом DALI, только для 12 В / 24 В |
| DA2 | Исполнение с интерфейсом DALI-2, только для 12 В / 24 В |
Технические параметры
Выход
| Параметр | Значение для PWM-60-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 60 Вт |
| Диапазон диммирования | 0...100% |
| Частота PWM | 1,47 кГц для Blank/DA-Type, 2,5 кГц для DA2-Type |
| Время установки, время нарастания | 500 мс, 80 мс при 115 В AC или 230 В AC |
| Время удержания | 16 мс при 115 В AC или 230 В AC |
Вход
| Параметр | Значение для PWM-60-24 |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,97 при 115 В AC; PF > 0,95 при 230 В AC; PF > 0,92 при 277 В AC, при полной нагрузке |
| Типовой КПД | 89% |
| Входной ток | 0,4 А при 230 В AC; 0,8 А при 115 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 50 А, холодный старт, длительность импульса 270 мкс, измерение при 50% Ipeak на 230 В AC |
| Ток утечки | < 0,25 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт |
| Максимальное число источников питания на автоматическом выключателе 16 А | 9 шт. для автомата типа B / 16 шт. для автомата типа C при 230 В AC |
| Выборка гармонических искажений | THD < 20% при нагрузке ≥60% для 115 В AC и 230 В AC; THD < 20% при нагрузке ≥75% для 277 В AC |
Защита
| Параметр | Значение для PWM-60-24 |
| Перегрузка | 108...130% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Отключение выходного напряжения, повторное включение для восстановления; для DA2-Type — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 28...34 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Температура работы | -40...+80 °C |
| Относительная влажность работы | 10...95% без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C при 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, общая продолжительность 72 мин. по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +85 °C |
| Температура корпуса при дерейтировании | Tcase = -40...+85 °C |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 2626,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 227,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-DA: 1,5 кВ AC; O/P-DA: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL8750 type HL, UL879 для 12 В и 24 В Blank Type, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, BIS IS 15885, EAC TP TC 004, GB19510.1, GB19510.14, проектирование по BS EN/EN60335-1 |
| Стандарты DALI | IEC 62386-101, 102, 207, 251 для DA/DA2-Type; устройство типа 6 (DT6) |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| ЭМС эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1; EAC TP TC 020 |
Габариты, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 150 × 53 × 35 мм |
| Масса | 0,49 кг |
| Упаковка | 30 шт. / 15,7 кг / 1,0 куб. фут |
Подключение и управление диммированием
Для исполнения Blank диммирование выполняется между выводами DIM+ и DIM- одним из трёх способов: подачей 0...10 В DC, подачей 10 В PWM-сигнала либо подключением сопротивления. Источник тока управления от блока питания составляет 100 мкА тип.
PWM-регулирование выполняется изменением скважности выходного тока. Для выходного PWM-сигнала типовая частота составляет 1,47 кГц для Blank/DA-Type и 2,5 кГц для DA2-Type.
Минимальная скважность выходного тока составляет около 6%. При 0%< Iout < 6% выходной ток не нормируется. Скважность может снизиться до 0% при управляющем сигнале около 0 кОм или 0 В DC, либо при 10 В PWM-сигнале со скважностью 0%.
Для интерфейса DALI сигнал подаётся между DA+ и DA-. Протокол DALI предусматривает 16 групп и 64 адреса. Первый шаг установлен на уровне 0,2% от выхода.
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать это время.
- Источник питания рассматривается как компонент, работающий совместно с конечным изделием. ЭМС-показатели зависят от полной установки, поэтому производитель конечного оборудования обязан повторно подтвердить соответствие ЭМС для всей системы.
- Для серии указана типовая ожидаемая наработка более 50 000 часов при температуре корпуса Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- Для применения и рекомендаций по монтажу влагозащищённого исполнения следует предварительно ознакомиться с руководством пользователя.
- По правилам IEC 62386-101/102 для DALI время установки необходимо проверять с контроллером, поддерживающим функцию включения питания DALI; иначе время установки будет более 0,5 с для исполнения DA.
